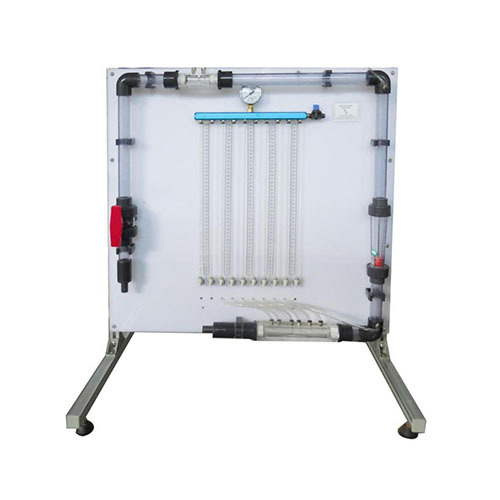

SMTF138 Venturi မီတာတပ်ဆင်ခြင်း အရည်များ အင်ဂျင်နီယာသင်တန်းပစ္စည်းများ ပညာရေးဆိုင်ရာပစ္စည်းများ သင်ကြားရေးပစ္စည်းများ(I) စမ်းသပ်မှုရည်ရွယ်ချက်
၁။ Venturi မီတာနှင့် orifice plate flowmeter စမ်းသပ်အစုံနှင့် နိယာမကို နားလည်ရန်။
၂။ဖိအားကွာခြားချက်နှင့် စီးဆင်းမှုဆက်နွယ်မှုမျဉ်းကွေးကိုဆွဲပါ၊ Venturi မီတာနှင့် orifice plate flowmeter ထုတ်လွှတ်မှု coefficientμ တန်ဖိုးကို အတည်ပြုပါ။
(II) စမ်းသပ်မှုနိယာမ
Venturi မီတာကို စက်မှုလုပ်ငန်းသုံးပြွန်ရှိ ပုံမှန်စီးဆင်းမှုမီတာတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားပြီး ၎င်းတွင် အပိုင်းသုံးပိုင်းပါဝင်သည်- ကျုံ့ခြင်းအပိုင်း၊ venturi၊ diffuser။ ရေအပိုင်းကျဉ်းမြောင်းခြင်း၊ venturi active cross-section ရေစီးဆင်းမှုစွမ်းအင်တိုးလာခြင်း၊ potential energy ကျဆင်းခြင်း၊ ရှေ့နှင့်နောက်အပိုင်း contraction section ဖိအားကွာခြားချက်ဖြစ်ပေါ်စေခြင်းနှင့် ပိုမိုကြီးမားသော potential energy ကွာခြားချက်ကို ထုတ်ပေးခြင်း၊ ဤ potential energy ကွာခြားချက်ကို differential pressure gauge ဖြင့် တွက်ချက်နိုင်သည်။
Orifice plate flowmeter ရဲ့ နိယာမဟာ Venturi meter နဲ့ အတူတူပါပဲ၊ energy equation နဲ့ barometric surface principle အရ head loss ကို ရရှိမှာဖြစ်ပြီး Venturi meter (orifice plate flowmeter) ရဲ့ flow equation ကို head loss မည်သို့ပင်ရှိစေကာမူ-
,
သူတို့ထဲတွင်:
Venturi မီတာအတွက်-
အပေါက်ပြားစီးဆင်းမှုမီတာအတွက်:
စမ်းသပ်ကိရိယာ ကွန်ဒီရှင်နာအရ ပြွန်၏ အမှန်တကယ်တိုင်းတာထားသော တန်ဖိုး Qreal ကို ထုထည်နည်းလမ်း သို့မဟုတ် အီလက်ထရွန်းနစ်စီးဆင်းမှုမီတာဖြင့် တိုင်းတာနိုင်သည်။
အရည်စီးဆင်းမှုတွင် ခုခံမှုရှိခြင်းကြောင့် Venturi မီတာ (သို့မဟုတ် အပေါက်ပြားစီးဆင်းမှုမီတာ) မှတစ်ဆင့် ရေစီးဆင်းမှုသည် စွမ်းအင်ဆုံးရှုံးမှုရှိသောကြောင့် အစစ်အမှန်စီးဆင်းမှု Qreal သည် Qideal ထက် သေးငယ်မည်ဖြစ်သောကြောင့် အသုံးချမှုတွင် ၎င်းကို ပြင်ဆင်သင့်ပြီး တိုင်းတာထားသော စီးဆင်းမှုနှင့် အကောင်းဆုံးအရည်အခြေအနေစီးဆင်းမှုအချိုးကို စွန့်ထုတ်မှုကိန်းဂဏန်းဟုခေါ်သည်။ဒါကြောင့်
ဒါကြောင့်
