ဝန်ပါ ၃ ဆင့် အင်ဗာတာ လေ့ကျင့်ရေးခုံ လျှပ်စစ်ဓာတ်ခွဲခန်း ပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်း သင်တန်းပစ္စည်းများ

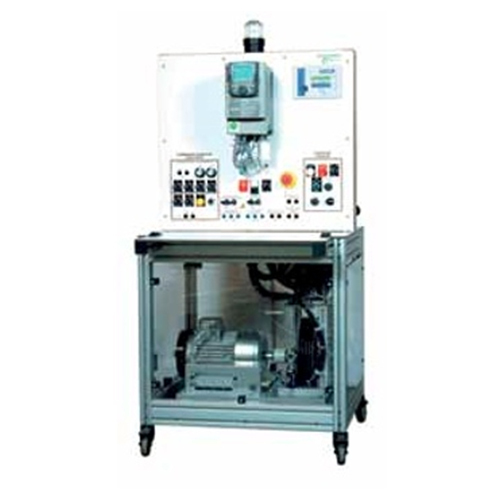

SMTE131 ဝန်ပါ ၃ ဆင့် အင်ဗာတာ လေ့ကျင့်ရေးခုံ လျှပ်စစ်ဓာတ်ခွဲခန်း ပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်း သင်တန်းပစ္စည်းများ
I. ထုတ်ကုန်ပရိုဖိုင်
၁.၁ ခြုံငုံသုံးသပ်ချက်
သက်ဆိုင်ရာစမ်းသပ်မှုများမှတစ်ဆင့်၊ အင်ဗာတာသည် ကြိမ်နှုန်းပြောင်းစက်၏ ဝိသေသလက္ခဏာများကို ရင်းနှီးကျွမ်းဝင်နိုင်ပြီး၊ ၎င်း၏ထိန်းချုပ်မှုမူနှင့် ထိန်းချုပ်မှုမုဒ်၊ သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများ၊ ဝတ်စုံများ၊ အဆင့်မြင့်အသက်မွေးဝမ်းကျောင်းကောလိပ်များ၊ အလယ်တန်းအသက်မွေးဝမ်းကျောင်းကျောင်းများနှင့် အသက်မွေးဝမ်းကျောင်းကျောင်းနှင့်သက်ဆိုင်သော ပရော်ဖက်ရှင်နယ်သင်ကြားမှုနှင့် ကျွမ်းကျင်မှုသင်တန်းစာမေးပွဲများကို ကျွမ်းကျင်နိုင်သည်။
၁.၂ အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးပလက်ဖောင်းသည် အလူမီနီယမ်ပရိုဖိုင်၏ဘောင်ဖွဲ့စည်းပုံကို လက်ခံကျင့်သုံးပြီး ပြောင်းလွယ်ပြင်လွယ်ရွှေ့ပြောင်းနိုင်သည်။ တိုင်းတာသည့်ကိရိယာနှင့် လေ့ကျင့်ရေးပါဝါထောက်ပံ့မှုသည် ပေါင်းစပ်တပ်ဆင်မှုဖြစ်ပြီး အသုံးပြုရလွယ်ကူပြီး ပျက်စီးရန်မလွယ်ကူပါ။
(၂) လေ့ကျင့်ရေးပလက်ဖောင်းကို အပြည့်အဝ configure လုပ်ထားပြီး မော်ဂျူးများကို လေ့ကျင့်ရေးအကြောင်းအရာအမျိုးမျိုးကို ပြီးမြောက်စေရန် ပေါင်းစပ်အသုံးပြုနိုင်သည်။
(၃) လေ့ကျင့်ရေးပလက်ဖောင်းတွင် ကောင်းမွန်သောလုံခြုံရေးစနစ်ရှိသည်။
စွမ်းဆောင်ရည် ကန့်သတ်ချက် ၂ ခု
(၁) အဝင်ပါဝါ- နှစ်ဆင့်သုံးဝါယာကြိုးစနစ် 220V အပေါင်း သို့မဟုတ် အနုတ် 10% 50Hz
(၂) ပြင်ပအတိုင်းအတာ- 600mm x 400mm x 1300mm
(၃) ယူနစ်စွမ်းရည်- < 0.5kva
(၄) အလေးချိန်- < 50kg
(၅) အလုပ်လုပ်သည့်အခြေအနေ- အပူချိန် - 10 ℃ ~ + 40 ℃ ဆွေမျိုးစိုထိုင်းဆ < 85% (25 ℃)

၃။ ပြီးပြည့်စုံသော စမ်းသပ်ချက်
(၁) အင်ဗာတာ၏ သိမြင်မှုဆိုင်ရာ စမ်းသပ်ချက်
(၂) အင်ဗာတာသည် သုံးဆင့်မော်တာ၏ စမ်းသပ်ချက်ကို ထိန်းချုပ်သည်
၄။ ခုံတန်းတွင် အောက်ပါတို့ ပါဝင်သည်-
IGBT ၆ ခုပါသည့် အင်ဗာတာ
ထွက်ရှိမှုပါဝါ 700W
အင်ဗာတာနှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ထားသော ပါဝါထောက်ပံ့မှု
မျက်နှာပြင်ပေါ်ရှိ Synoptic schema
ထွက်ရှိမှုဗို့အားနှင့် လျှပ်စီးကြောင်းကို တိုင်းတာရန် ချိတ်ဆက်မှု terminals
ပါဝင်သည့် ထိန်းချုပ်ယူနစ်
ပါဝါပတ်လမ်းကို လည်ပတ်ရန် လိုအပ်သော အချက်ပြမှု generator
ထိန်းညှိထားသော တန်ဖိုး၏ တိုက်ရိုက်ပြသမှုယူနစ်
oscilloscope ဖြင့် ဗို့အားနှင့် လျှပ်စီးကြောင်း၏ အချက်ပြမှုများကို မြင်ယောင်နိုင်စေမည့် အချက်ပြမှု ရယူယူနစ်
ပါဝါထောက်ပံ့မှု 1 kW
ဝန်ယူနစ်-
၃ ဆင့် resistive load 700kW
၃ ဆင့် inductive load 700kVA
Asynchronous မော်တာ ၃ ဆင့် 700W၊ 230/400V၊ 50Hz၊ 1500 rpm shaft အဆုံးနှင့် ချိတ်ဆက်ထားသော tachymetric dynamometer ပါရှိသည်
