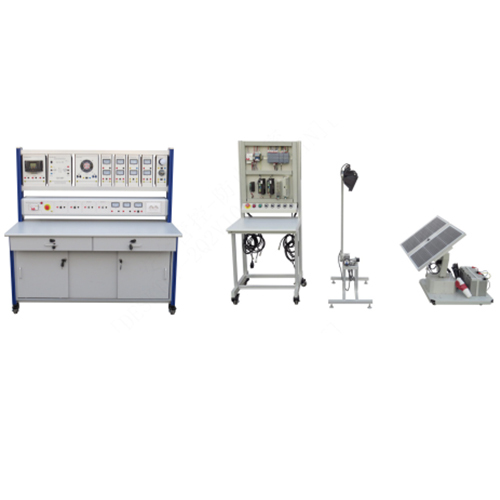

နေရောင်ခြည်စွမ်းအင်သင်တန်းဆရာ သင်ကြားရေးသင်တန်း စာသင်ခန်းသင်တန်းအစုံ ပြန်လည်ပြည့်ဖြိုးမြဲသင်တန်းပစ္စည်းများ

ဖော်ပြချက်

SMTG269E နေရောင်ခြည်စွမ်းအင်သင်တန်းဆရာ သင်ကြားရေးသင်တန်း စာသင်ခန်းသင်တန်းအစုံ ပြန်လည်ပြည့်ဖြိုးမြဲသင်တန်းပစ္စည်းများ
I. ပစ္စည်းကိရိယာခြုံငုံသုံးသပ်ချက်
၁ မိတ်ဆက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
ဤလေ့ကျင့်ရေးစနစ်သည် နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည့်လုပ်ငန်းစဉ်ကိုတုပပြီး ကျောင်းသားများအား လေနှင့် နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည့်လုပ်ငန်းစဉ်ကို လေ့လာနိုင်စေပါသည်။ ဤလေ့ကျင့်ပေးသူသည် ကျောင်းသားများအား လက်တွေ့စွမ်းရည်ကို ပြုစုပျိုးထောင်ပေးပြီး အင်ဂျင်နီယာတက္ကသိုလ်၊ လေ့ကျင့်ရေးဌာန၊ နည်းပညာကျောင်းများအတွက် သင့်လျော်ပါသည်။
၁.၂ အင်္ဂါရပ်
(၁) နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည့် ကိရိယာ- အလူမီနီယမ်ကော်လံဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး၊ photovoltaic panel ကို ခြေရာခံနိုင်ပြီး ချိန်ညှိနိုင်သည်၊ အလင်းရောင်အရင်းအမြစ်ကိုတုပပြီး အလျားလိုက် ၁၂၀ ဒီဂရီ ချိန်ညှိနိုင်သည်။
(၂) ၎င်းသည် စမ်းသပ်ဆားကစ်နှင့် အစိတ်အပိုင်းများစွာကို လုပ်ဆောင်နိုင်ပြီး ကျောင်းသားများသည် ၎င်းတို့ကို မတူညီသောဆားကစ်များနှင့် ပေါင်းစပ်နိုင်ပြီး မတူညီသော စမ်းသပ်ချက်များနှင့် လေ့ကျင့်ရေးအကြောင်းအရာများကို လုပ်ဆောင်နိုင်သည်။
(၃) ဘေးကင်းရေးကာကွယ်မှုစနစ်ပါရှိသော လေ့ကျင့်ရေးစားပွဲ။
လေ့ကျင့်ရေးစားပွဲအရွယ်အစား- အလူမီနီယမ်ဘောင်၊ အလူမီနီယမ်သတ္တုစပ်ချိတ်ဆွဲသေတ္တာပုံစံ၊ အောက်ခြေတွင် ဘီးများပါရှိပြီး အတိုင်းအတာ ၁၄၀၀ မီလီမီတာ × ၇၀၀ မီလီမီတာ × ၁၅၀၀ မီလီမီတာ (အလျား × အနံ × အမြင့်)
ဆိုလာပြားတစ်ခုတည်း၏ ကန့်သတ်ချက်များမှာ အောက်ပါအတိုင်းဖြစ်သည်-
အဆင့်သတ်မှတ်ထားသော အမြင့်ဆုံးပါဝါ- ၃၀ ဝပ်
လျှပ်စီးကြောင်းတို- ၁.၉ အမ်
အမြင့်ဆုံးလျှပ်စီးကြောင်း- ၁.၇ အမ်
ပွင့်လင်းပတ်လမ်းဗို့အား- ၁၈.၅ ဗို့
စုဆောင်းမှုနည်းပညာ ကန့်သတ်ချက်များ-
ဗို့အား- ၁၂ ဗို့
စွမ်းရည်- ၁၂ အာဟ
ဘက်ထရီလျှပ်စစ်ဆုံးရှုံးမှု- ၁၀ ဗို့± ၁ ဗို့
လုပ်ဆောင်မှုစံနှုန်း- GB/T ၉၅၃၅
ဆွေမျိုးစိုထိုင်းဆ- ၃၅ ~ ၈၅% RH (ငွေ့ရည်ဖွဲ့ခြင်းမရှိ)
အလုပ်လုပ်သည့်ပတ်ဝန်းကျင်- အပူချိန် -၁၀ ~ +၄၀ ဒီဂရီစင်တီဂရိတ်
အပူချိန် ≤ ၈၀ ဒီဂရီစင်တီဂရိတ်
ပတ်ဝန်းကျင်လေထု- ချေးခြင်းမရှိ၊ မီးလောင်လွယ်သောဓာတ်ငွေ့များ၊ လျှပ်ကူးဖုန်မှုန့်များစွာမပါဝင်ပါ။
ပါဝါ သုံးစွဲမှု- ≤5000W၊
အလုပ်လုပ်သော ပါဝါထောက်ပံ့မှု- AC220 ± 5%၊ DC24V /
ပါဝါထောက်ပံ့မှု- single-phase three-wire AC220 ± 5%၊ 50HZ
အလုပ်လုပ်မုဒ်- စဉ်ဆက်မပြတ်

ဒုတိယ။ စနစ်မိတ်ဆက်
စနစ်ကို photovoltaic ဓာတ်အားထုတ်လုပ်ရေးစနစ်၊ ထိန်းချုပ်စနစ်နှင့် inverter စနစ်ဟူ၍ အပိုင်းသုံးပိုင်းခွဲခြားထားပြီး photovoltaic ဓာတ်အားထုတ်လုပ်ရေးစနစ်တွင် simulation light source devices များ၊ photovoltaic solar panels များနှင့် storage batteries များပါဝင်သည်။ ထိန်းချုပ်စနစ်တွင် photovoltaic controller ပါဝင်သည်။ Inverter စနစ်တွင် frequency inverter နှင့် load unit များပါဝင်သည်။
၁။ Simulation photovoltaic ဓာတ်အားထုတ်လုပ်ရေးစနစ်- စနစ်တွင် 30W ဆိုလာပြားနှစ်ခုကို အသုံးပြုထားပြီး၊ ၎င်းတို့ကို စနစ်ဗို့အားအမျိုးမျိုးပေါ် မူတည်၍ series သို့မဟုတ် parallel ချိတ်ဆက်နိုင်ပြီး၊ simulation sunlight device တွင် high-power metal halides နှစ်ခုပါဝင်ပြီး၊ photovoltaic panels များနှင့် relative position ကို နေရောင်ခြည်တည်နေရာကို simulate လုပ်ရန် ချိန်ညှိနိုင်ပြီး၊ နေရောင်ခြည်အခြေအနေအမျိုးမျိုးကို သရုပ်ပြရန် အဆင်ပြေပါသည်။
၂။ Storage batteries- 12V / 12AH ပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်သော sealed accumulators လေးခုပါဝင်ပြီး၊ ၎င်းတို့ကို 12V48AH စနစ်နှင့် parallel ချိတ်ဆက်နိုင်ရုံသာမက 24V / 24AH စနစ်နှင့် series ချိတ်ဆက်နိုင်ပြီး၊ ၎င်းသည် series နှင့် parallel ချိတ်ဆက်ထားသော accumulators များကို ပိုမိုနားလည်စေနိုင်သည်။
၃။ ထိန်းချုပ်ကိရိယာ ချိတ်ဆွဲသေတ္တာ- ဤသေတ္တာသည် စက်မှုလုပ်ငန်းသုံး အားသွင်းထိန်းချုပ်ကိရိယာကို အသုံးပြုထားပြီး၊ လေစွမ်းအင်ထုတ်လုပ်သည့်စက်များနှင့် photovoltaic panel များ၏ ပါဝါကို ဘက်ထရီကို အားသွင်းရန် ထိန်းချုပ်နိုင်ပြီး LCD display panel ဖြင့် စနစ်လည်ပတ်မှု parameter များကို ကြည့်ရှုနိုင်ပြီး အသုံးပြုသူ parameter များကို ကိုယ်တိုင်သတ်မှတ်နိုင်သည်၊ အားသွင်းလွန်ကဲမှုကာကွယ်မှု၊ လျှပ်စီးကြောင်းလွန်ကဲမှုကာကွယ်မှုလုပ်ဆောင်ချက်ဖြင့် ပြီးပြည့်စုံသည်။
၄။ အင်ဗာတာချိတ်ဆွဲသေတ္တာ- 12V / 24V voltage intelligent recognition frequency inverter၊ output voltage AC220V၊ စဉ်ဆက်မပြတ်ပါဝါ 600W၊ အမြင့်ဆုံးပါဝါ 1000W ကိုအသုံးပြုသည်။ ပြောင်းလဲခြင်းစွမ်းဆောင်ရည်သည် 90% ထက်ပို၍ low pressure automatic alarm ရှိသည်။
၅။ မီတာချိတ်ဆွဲသေတ္တာ- ထုတ်လုပ်သောဗို့အား၊ ထုတ်လုပ်သောလျှပ်စီးကြောင်း၊ အားသွင်းဗို့အား၊ အားသွင်းလျှပ်စီးကြောင်း၊ အင်ဗာတာဗို့အား၊ အင်ဗာတာလျှပ်စီးကြောင်းကို အချိန်နှင့်တပြေးညီပြသနိုင်သည်။
၆။ Terminal load ချိတ်ဆွဲသေတ္တာ- incandescent မီးအိမ်များ၊ စွမ်းအင်ချွေတာသောမီးအိမ်များနှင့် axial flow ပန်ကာများပါဝင်ပြီး အင်ဗာတာမှပြောင်းလဲထားသော 220V AC အတွက် load စမ်းသပ်မှုအမျိုးမျိုးကို ပြုလုပ်သည်။
၃။ စမ်းသပ်မှုအကြောင်းအရာ
၁။ စမ်းသပ်မှုစာရင်း
(၁) ဘက်ထရီအင်္ဂါရပ်စမ်းသပ်မှု-၁) လျှပ်စစ်နည်းပညာဆိုင်ရာ ကန့်သတ်ချက် ၂) ဘက်ထရီကို စီးရီးနှင့် ပြိုင်တူချိတ်ဆက်ခြင်း
(၂) အားသွင်းထိန်းချုပ်ကိရိယာစမ်းသပ်မှု-၁) ပြောင်းပြန်ကာကွယ်မှုစမ်းသပ်မှုကို ချိတ်ဆက်ခြင်း ၂) ဘက်ထရီလွန်ကဲမှုတွင် ထိန်းချုပ်ကိရိယာကာကွယ်မှု ၃) ဘက်ထရီလွန်ကဲမှုအားကုန်ခြင်းတွင် ထိန်းချုပ်ကိရိယာကာကွယ်မှုစမ်းသပ်မှု ၄) အားသွင်းဆန့်ကျင်စမ်းသပ်မှု
(၃) ဓာတ်အားလျှပ်စစ်ဘက်ထရီ ပွင့်လင်းပတ်လမ်းဗို့အားစမ်းသပ်မှုစမ်းသပ်မှု
(၄) ဓာတ်အားလျှပ်စစ်ဘက်ထရီ ပတ်လမ်းတိုလျှပ်စီးကြောင်းစမ်းသပ်မှုစမ်းသပ်မှု
(၅) ဓာတ်အားလျှပ်စစ်ဘက်ထရီအလုပ်လုပ်စွမ်းအားစမ်းသပ်မှုစမ်းသပ်မှု
(၆) ဓာတ်အားလျှပ်စစ်ဘက်ထရီ အထွက်အင်္ဂါရပ်စမ်းသပ်မှု
(၇) ဓာတ်အားလျှပ်စစ်ဘက်ထရီအားသွင်းထိန်းချုပ်မှုနိယာမစမ်းသပ်မှု
(၈) ဓာတ်အားလျှပ်စစ်ဘက်ထရီ အားသွင်းဆန့်ကျင်စမ်းသပ်မှု
(၉) ဓာတ်အားလျှပ်စစ်ဘက်ထရီ စီးရီးနှင့် ပြိုင်တူချိတ်ဆက်ခြင်း
(၁၀) အင်ဗာတာအခြေခံနိယာမစမ်းသပ်မှု
(၁၁) ရိုးရှင်းသော အင်ဗာတာအထွက်လှိုင်းပုံစံစမ်းသပ်မှုစမ်းသပ်မှု
(၁၂) အင်ဗာတာမောင်းနှင် AC ဝန်စမ်းသပ်မှု
(၁၃) နေရောင်ခြည်စွမ်းအင်ဆဲလ်လျှပ်စီးကြောင်းကို တိုင်းတာရန် အလင်းရင်းမြစ်ကို တိုက်ရိုက်ပြောင်းလဲခြင်း အထွက်
(၁၄) မတူညီသော အလင်းရောင်ရရှိမှု ထိုက်တန်သော ဆီလီကွန်ဆဲလ် စမ်းသပ်ချက် စုစည်းမှု ဗို့အားနှင့် လျှပ်စီးကြောင်း မျဉ်းကွေး
(၁၅) မတူညီသော အလင်းရောင် လျှပ်ကာတန်ဖိုးအတွက် အသုံးပြုသော ဆီလီကွန်ဆဲလ်မှတစ်ဆင့် အများဆုံး အထွက်ပါဝါကို အကဲဖြတ်ပါ
(၁၆) ဖိုတိုဗို့အားဆဲလ် စွမ်းဆောင်ရည်ကို တွက်ချက်ပါ
(၁၇) ဖိုတိုဗို့အားဘက်ထရီကို စီးရီးနှင့် ပြိုင်တူ စမ်းသပ်ချက်တွင် ချိတ်ဆက်ပါ
(၁၈) ဆီလီကွန်ဆဲလ် ပြား၏ ပျမ်းမျှပါဝါကို တွက်ချက်ပါ
