SMA109A သန့်စင်သောလျှပ်စစ်ယာဉ်မောင်းနှင်မှုစနစ်သင်တန်းပေးသူပစ္စည်းကိရိယာများသင်ကြားရေးအသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများမော်တော်ကားသင်ကြားရေးပစ္စည်းကိရိယာများ
ထုတ်ကုန်မိတ်ဆက်

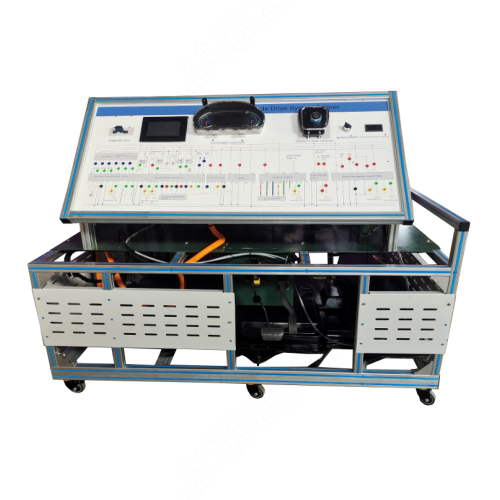

ဤလေ့ကျင့်ရေးပလက်ဖောင်းသည် အထက်တန်းနှင့် အလယ်တန်း သက်မွေးပညာကျောင်းအမျိုးမျိုးအတွက် စွမ်းအင်သစ်ယာဉ် အင်ဂျင်စက်၏ သီအိုရီနှင့် လက်တွေ့လေ့ကျင့်မှု သင်ကြားပို့ချမှုကို ဆောင်ရွက်ရန် သင့်လျော်ပါသည်။ ၎င်းသည် စွမ်းအင်သစ်ယာဉ် အင်ဂျင်စက်၏ ဖွဲ့စည်းပုံနှင့် အလုပ်လုပ်ပုံမူကို အပြည့်အဝပြသနိုင်ပြီး ကျောင်းသားများအား ထိန်းချုပ်မှုသီအိုရီကို နားလည်ရန် ကူညီပေးနိုင်ပါသည်။ ၎င်းသည် စွမ်းအင်သစ်ယာဉ် အင်ဂျင်စက်၏ အဖြစ်များသော စက်ပိုင်းဆိုင်ရာ ချို့ယွင်းချက်များကို ရောဂါရှာဖွေဖော်ထုတ်နိုင်ပြီး လက်တွေ့ပြဿနာများကို ခွဲခြမ်းစိတ်ဖြာဖြေရှင်းရန် ကျောင်းသားများကို လေ့ကျင့်ပေးနိုင်ပါသည်။
ဤလေ့ကျင့်ရေးပလက်ဖောင်းတွင် စွမ်းအင်သစ်မော်တာတပ်ဆင်မှု ၁ စုံ၊ မော်တာထိန်းချုပ်မှုစနစ် ၁ စုံ၊ တိုင်းတာမှုပြား ၁ စုံနှင့် သက်ဆိုင်ရာဖိုင်များ ပါဝင်သည်။
ပလက်ဖောင်းကို မြင့်မားသောခိုင်ခံ့မှုရှိသော အလူမီနီယမ်သတ္တုစပ်ပရိုဖိုင်များဖြင့် တပ်ဆင်ထားသည်။ အလွယ်တကူရွေ့လျားနိုင်စေရန်အတွက် အောက်ခြေတွင် universal casters ၄ ခု (ဘရိတ်ပါ ၂ ခုနှင့် ဘရိတ်မပါ ၂ ခု) ပါရှိသည်။
အခြေခံပစ္စည်းကိရိယာဖွဲ့စည်းပုံ
ပါဝါဘက်ထရီထုပ်နှင့် BMS (CAN ဆက်သွယ်ရေးနှင့်အတူ၊ ဘက်ထရီတစ်လုံး၊ အားကုန်ထုတ်ရီလေး၊ အားသွင်းရီလေး၊ ကြိုတင်အားသွင်းရီလေး၊ Hall လျှပ်စီးကြောင်းအာရုံခံကိရိယာ၊ အာမခံ၊ အားသွင်းမျက်နှာပြင်၊ ဗို့အားနိမ့်ထိန်းချုပ်မှုမျက်နှာပြင်၊ BMS ဘက်ထရီစီမံခန့်ခွဲမှုစနစ် အဓိကထိန်းချုပ်မှုမော်ဂျူးအပါအဝင်)၊ မြင့်မားသောဗို့အားဖြန့်ဖြူးရေးသေတ္တာ၊ VCU ထိန်းချုပ်ကိရိယာ၊ မော်တာဂီယာကိရိယာ၊ on-board အားသွင်းကိရိယာ၊ DC-DC မော်ဂျူး၊ ကိရိယာ၊ အမျိုးသားစံနှုန်း အားသွင်းပေါက်နှင့် အားသွင်းသေနတ်၊ မော်တာထိန်းချုပ်ကိရိယာ၊ အီလက်ထရွန်းနစ်လီဗာတပ်ဆင်မှု၊ ဂီယာယန္တရားတပ်ဆင်မှု၊ အမြဲတမ်းသံလိုက် synchronous drive မော်တာ (မော်တာအပူချိန်အာရုံခံကိရိယာ၊ rotary transformer ပါရှိသည်)၊ hydraulic disc brake device နှင့် half shaft၊ ဂီယာကိရိယာ၊ CAN စသည်တို့၊ ချို့ယွင်းချက်သတ်မှတ်ခြင်း၊ မြင့်မားသောလျှပ်စီးကြောင်း relay၊ အဓိကပါဝါခလုတ်၊ အရေးပေါ်ရပ်တန့်ခလုတ်၊ အရန်ဘက်ထရီ (12V45AH)၊ ပေါင်းစပ်ထားသော အလူမီနီယမ်သတ္တုစပ်ပရိုဖိုင်များ (ကိုယ်တိုင်သော့ခတ်ထားသောဘီးများ၊ တပ်ဆင်မှုထောက်လှမ်းသည့် terminal များပါရှိသော အခြေခံဘောင်) ဖြင့်တည်ဆောက်ထားသော မိုဘိုင်းစင်၊ ချို့ယွင်းချက်သတ်မှတ်စနစ်၊ ပစ္စည်းကိရိယာလည်ပတ်မှုလက်စွဲ။

ချို့ယွင်းချက်လုပ်ဆောင်မှု
လက်တွေ့လေ့ကျင့်မှုချို့ယွင်းချက် ၁: အရှိန်မြှင့်ခြေနင်း၏ terminal ၆ ၏ ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လက်တွေ့လေ့ကျင့်မှုချို့ယွင်းချက် ၂: အရှိန်မြှင့်ခြေနင်း၏ terminal ၂၅ ၏ ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လေ့ကျင့်မှုချို့ယွင်းချက် ၃: ရေစုပ်စက်ရီလေး၏ terminal ၁၁၅ ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လေ့ကျင့်မှုချို့ယွင်းချက် ၄: ပန်ကာရီလေး terminal ၁၂၀ ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လေ့ကျင့်မှုချို့ယွင်းချက် ၅: မော်တာအပူချိန် terminal ၁၀ ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လေ့ကျင့်မှုချို့ယွင်းချက် ၆: ဂီယာယန္တရား၏ terminal ၈၂ ၏ ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လေ့ကျင့်မှုချို့ယွင်းချက် ၇: ဘက်ထရီ F terminal ချို့ယွင်းချက်သတ်မှတ်ခြင်း
လေ့ကျင့်ရေးစနစ်၏ အခြေခံကန့်သတ်ချက်များ
လေ့ကျင့်ရေးပလက်ဖောင်း၏ သတ်မှတ်ချက်များ ၁၈၅၀ မီလီမီတာ × ၁၂၀၀ မီလီမီတာ × ၁၆၅၀ မီလီမီတာ
အဝင်ပါဝါ ၁၁၀ ဗို့ ၅၀/၆၀ Hz
အလုပ်လုပ်သောဗို့အား DC-၁၂ ဗို့
