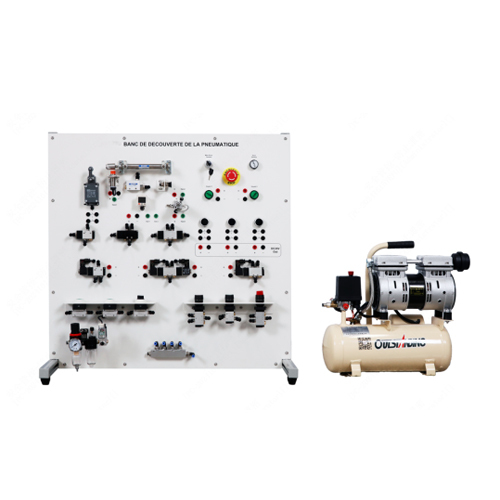

SMTM130 လေဖိအားသုံး Discovery Bench ကျောင်းသင်ကြားရေးပစ္စည်းကိရိယာများ ပညာရေးဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ လေဖိအားသုံး လေ့ကျင့်ရေးပစ္စည်းကိရိယာများ၁။ ထုတ်ကုန်မိတ်ဆက်
၁.၁ ထုတ်ကုန်ဖော်ပြချက်
SMTM130 အလုပ်စားပွဲသည် စက်မှုလုပ်ငန်းသုံး လေဖိအားနှင့် လျှပ်စစ်လေဖိအားဆိုင်ရာ ပညာရပ်များကို လေ့လာရန် အလုပ်စားပွဲတစ်ခုဖြစ်သည်။ ၎င်းကို ကွန်ဆိုးလ်တွင် ပေါင်းစပ်ထားပြီး ခလုတ်များနှင့် ခလုတ်များ၊ လျှပ်စစ်နှင့် လေဖိအား၊ အညွှန်းမီးများဖြင့် ထိန်းချုပ်ထားသည်။
၁.၂ ထုတ်ကုန်အင်္ဂါရပ်များ
ကျယ်ပြန့်စွာအသုံးပြုသော စက်မှုလုပ်ငန်းသုံးနည်းပညာများကို ကိုယ်စားပြုသည့် ဖြန့်ဖြူးသူများ၊ actuator များနှင့် အာရုံခံကိရိယာများအတွက် အာရုံခံကိရိယာအခြေအနေနှင့် FRL ပါဝါမော်ဂျူးများ (ဖိအားထိန်းညှိ filter များ၊ booster valve များ) ကို မြင်ယောင်ခြင်း။
၂။ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
၂.၁ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ပါဝါထောက်ပံ့မှု ကန့်သတ်ချက်များ- AC 220V single phase ±10%
၂.၂ အတိုင်းအတာနှင့် အလေးချိန်
အတိုင်းအတာများ- 800mm×410mm×800mm
အလေးချိန်- 20kg ခန့်
၃။ ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
၃.၁ ထုတ်ကုန်အဓိကအစိတ်အပိုင်း
နံပါတ် အမည်
၁ ခရီးသွားအဆို့ရှင်
၂ အင်ဒတ်တစ်အာရုံခံကိရိယာ
၃ နှစ်ထပ်လုပ်ဆောင်သည့်ဆလင်ဒါ
၄ ဖုန်စုပ်စက်
၅ ဖုန်စုပ်ခွက်
၆ ဘာရိုမီတာ
၇ တစ်ပြိုင်တည်းလုပ်ဆောင်သည့်ဆလင်ဒါ
၈ လေစုပ်စက်ခလုတ်
၉ အရေးပေါ်ရပ်တန့်ခလုတ်
၁၀ လေစုပ်စက်ခလုတ်ညွှန်ပြမီး
၁၁ ညွှန်ပြမီး H1
၁၂ ညွှန်ပြမီး H2
၁၃ နှစ်နေရာသုံးလမ်းတစ်ခုတည်းရှိ လေထိန်းချုပ်အဆို့ရှင်
၁၄ နှစ်နေရာငါးလမ်းတစ်ခုတည်းရှိ လေထိန်းချုပ်အဆို့ရှင်
၁၅ နှစ်နေရာငါးလမ်းနှစ်ခုရှိ လေထိန်းချုပ်အဆို့ရှင်
၁၆ ခလုတ်
၁၇ အထွက်မော်ဂျူး
၁၈ နှစ်နေရာသုံးလမ်းတစ်ခုတည်းရှိ လျှပ်စစ်ထိန်းချုပ်ဆိုလီနွိုက်အဆို့ရှင်
၁၉ နှစ်နေရာ ငါးလမ်းပါ နှစ်ထပ်လျှပ်စစ်ထိန်းချုပ်ဆိုလီနွိုက်အဆို့ရှင်
၂၀ နှစ်နေရာ ငါးလမ်းပါ တစ်ထပ်လျှပ်စစ်ထိန်းချုပ်ဆိုလီနွိုက်အဆို့ရှင်
၂၁ ကိုယ်တိုင်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် ၁ (ဘယ်ဘက်တန်း)
၂၂ ကိုယ်တိုင်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် ၂ (ဘယ်ဘက်တန်း)
၂၃ ခလုတ်အမျိုးအစားလေထိန်းချုပ်အဆို့ရှင် (ဘယ်ဘက်တန်း)
၂၄ နှစ်နေရာ ငါးလမ်းပါ နှစ်နေရာ ငါးလမ်းပါ အလိုအလျောက်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် (ညာဘက်တန်း)
၂၅ နှစ်နေရာ သုံးလမ်းပါ အလိုအလျောက်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် (ညာဘက်တန်း)
၂၆ နှစ်နေရာ ငါးလမ်းပါ ခလုတ်အမျိုးအစားလေထိန်းချုပ်အဆို့ရှင် (ညာဘက်တန်း)
၂၇ ပိုက်လိုင်းပေါင်းစုံလေထုတ်လွှတ်မှု
၂၈ နှစ်လမ်းတွဲချိတ်ဆက်မှု
၂၉ လေကွန်ပရက်ဆာနှင့်လေစုပ်စက်ဆီမပါသောစက် 550W-8L
၃.၂ ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည်
၁ ဥရောပပါဝါကြိုး၊ အပေါက်နှစ်ပေါက်၊ ပုံသဏ္ဍာန်အမြီး
၂ လေကွန်ပရက်ဆာ၊ ဆီမပါသောလေ ပန့်၊ 550W-8L
၃ ဥရောပပလပ်
၄ ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး၊ ၁ မီတာ၊ နှစ်ထပ်အစွန်း၊ အနီရောင်
၅ ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး၊ ၁ မီတာ၊ နှစ်ထပ်အစွန်း၊ အနက်ရောင်
၆ ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး၊ ၁ မီတာ၊ နှစ်ထပ်အစွန်း၊ အစိမ်းရောင်
၇ Trachea RPU4*2.5၊ ဖောက်ထွင်းမြင်ရသော
၈ Trachea ကတ်ကြေး TK-3
၉ Trachea ပလပ် ∮၄ APP၄၊ အနက်ရောင်
၁၀ T-type သုံးလမ်း RPE၄ ချိတ်ဆက်ကိရိယာ
၁၁ ဖြောင့်ချိတ်ဆက်ကိရိယာ PU၄
၁၂ လေဖိအားသုံး ဖြောင့်ချိတ်ဆက်ကိရိယာ
၄။ ထုတ်ကုန်ဖွဲ့စည်းပုံစာရင်း
နံပါတ် အမည် အရေအတွက်
၁ ဥရောပပါဝါကြိုး၊ အပေါက်နှစ်ပေါက်၊ ပုံသဏ္ဍာန်အမြီး ၁
၂ လေဖိအားပေးစက်၊ ဆီမပါသောလေစုပ်စက်၊ 550W-8L ၁
၃ ဥရောပပလပ်၁
၄ ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး၊ ၁ မီတာ၊ နှစ်ဘက်အစွန်း၊ အနီရောင် ၁၀
၅ ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး၊ ၁ မီတာ၊ နှစ်ဘက်အစွန်း၊ အနက်ရောင် ၁၀
၆ ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး၊ ၁ မီတာ၊ နှစ်ဘက်အစွန်း၊ အစိမ်းရောင် ၁၀
၇ လေပြွန် RPU၄*၂.၅၊ ဖောက်ထွင်းမြင်ရသော ၃၀ မီတာ
၈ လေပြွန်ကတ်ကြေး TK-၃ ၁
၉ လေပြွန်ပလပ် ∮၄ APP၄၊ အနက်ရောင် ၅
၁၀ T-type သုံးလမ်း RPE၄ ချိတ်ဆက်ကိရိယာ ၃
၁၁ ဖြောင့်ချိတ်ဆက်ကိရိယာ PU၄ ၃
၁၂ လေဖိအားသုံး ဖြောင့်ချိတ်ဆက်ကိရိယာ ၁
၁၃ လေဖြတ်အဆို့ရှင် ၁
၁၄ အင်ဒတ်တစ်အာရုံခံကိရိယာ ၁
၁၅နှစ်ထပ်လုပ်ဆောင်သည့် ဆလင်ဒါ ၁
၁၆ ဖုန်စုပ်စက် ၁
၁၇ ဖုန်စုပ်ခွက် ၁
၁၈ ဘာရိုမီတာ ၁
၁၉ တစ်ထပ်လုပ်ဆောင်သည့် ဆလင်ဒါ ၁
၂၀ လေစုပ်စက်ခလုတ် ၁
၂၁ အရေးပေါ်ရပ်တန့်ခလုတ် ၁
၂၂ လေစုပ်စက်ခလုတ်ညွှန်ပြမီး ၁
၂၃ ညွှန်ပြမီး H၁ ၁
၂၄ ညွှန်ပြမီး H၂ ၁
၂၅ နှစ်နေရာသုံးလမ်းတစ်လမ်းတည်းလေထိန်းချုပ်အဆို့ရှင် ၁
၂၆ နှစ်နေရာငါးလမ်းတစ်လမ်းတည်းလေထိန်းချုပ်အဆို့ရှင် ၁
၂၇ နှစ်နေရာငါးလမ်းနှစ်ထပ်လေထိန်းချုပ်အဆို့ရှင် ၁
၂၈ ခလုတ် ၃
၂၉အထွက်မော်ဂျူး ၁
၃၀ နှစ်နေရာသုံးလမ်း တစ်ခုတည်းသောလျှပ်စစ်ထိန်းချုပ်ဆိုလီနွိုက်အဆို့ရှင် ၁
၃၁ နှစ်နေရာငါးလမ်း တစ်ခုတည်းသောလျှပ်စစ်ထိန်းချုပ်ဆိုလီနွိုက်အဆို့ရှင် ၁
၃၂ နှစ်နေရာငါးလမ်း တစ်ခုတည်းသောလျှပ်စစ်ထိန်းချုပ်ဆိုလီနွိုက်အဆို့ရှင် ၁
၃၃ ကိုယ်တိုင်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် ၁ (ဘယ်ဘက်တန်း) ၁
၃၄ ကိုယ်တိုင်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် ၂ (ဘယ်ဘက်တန်း) ၁
၃၅ ခလုတ်အမျိုးအစားလေထိန်းချုပ်အဆို့ရှင် (ဘယ်ဘက်တန်း) ၁
၃၆ နှစ်နေရာငါးလမ်း တစ်ခုတည်းသောအလိုအလျောက်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် ၁
၃၇ နှစ်နေရာသုံးလမ်း တစ်ခုတည်းသောအလိုအလျောက်ပြန်လည်သတ်မှတ်သည့်ခလုတ်အဆို့ရှင် ၁
၃၈ နှစ်နေရာငါးလမ်း တစ်ခုတည်းသောခလုတ်အမျိုးအစားလေထိန်းချုပ်အဆို့ရှင် ၁
၃၉ ပိုက်လိုင်းပေါင်းစုံလေထုတ်လွှတ်မှု ၁
၄၀နှစ်လမ်းသွား ချိတ်ဆက်မှု ၁
၄၁ လေဖိအားသုံး လေစုပ်စက် ဆီမပါသော စက် 550W-8L ၁
၅။ ထုတ်ကုန် သင်ကြားရေး စမ်းသပ်မှု စာရင်း (အသေးစိတ်အတွက် စမ်းသပ်မှု ညွှန်ကြားချက်များကို ကြည့်ပါ)
(၁) လေဖြတ် အဆို့ရှင် စမ်းသပ်ချက်
(၂) ဖုန်စုပ်ခွက် စမ်းသပ်ချက်
(၃) အင်ဒက်တစ် အာရုံခံကိရိယာ စမ်းသပ်ချက်
(၄) ဖိအားတိုင်းကိရိယာ စမ်းသပ်ချက်
(၅) တစ်ပြိုင်နက်တည်း လုပ်ဆောင်သော ဆလင်ဒါ စမ်းသပ်ချက်
(၆) နှစ်နေရာ ငါးလမ်း နှစ်လမ်း လေထိန်းချုပ် အဆို့ရှင် စမ်းသပ်ချက်
(၇) နှစ်နေရာ ငါးလမ်း နှစ်လမ်း လျှပ်စစ်ထိန်းချုပ် ဆိုလီနွိုက် အဆို့ရှင် စမ်းသပ်ချက်
