SMTE201 PLC လေ့ကျင့်ရေးကိရိယာအစုံ၊ အတုအယောင်များပါသည့် လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်း၊ ပညာရေးပစ္စည်း၊ သင်ကြားရေးပစ္စည်း၊၁။ ထုတ်ကုန်မိတ်ဆက်
၁.၁ ထုတ်ကုန်ဖော်ပြချက်

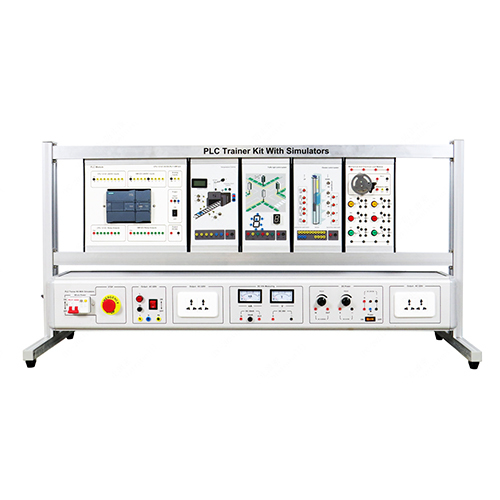

ဤလေ့ကျင့်ရေးကိရိယာတွင် Siemens S7-1200 PLC နှင့် အခြားထိန်းချုပ်မှုအရာဝတ္ထုများနှင့် လေ့ကျင့်ရေးသရုပ်ဖော်မော်ဂျူးများ ပါဝင်သည်။ သက်ဆိုင်ရာစမ်းသပ်မှုများမှတစ်ဆင့် ကျောင်းသားများသည် Siemens PLC၊ ပရိုဂရမ်းမင်းနည်းလမ်းများနှင့် ပရိုဂရမ်းမင်းဆော့ဖ်ဝဲလ်၏ အခြေခံအသုံးပြုမှုနှင့် ရင်းနှီးကျွမ်းဝင်နိုင်ပြီး သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ပြုစုပျိုးထောင်နိုင်သည်။ ၎င်းသည် အဆင့်မြင့်အသက်မွေးဝမ်းကျောင်းကောလိပ်များ၊ အလယ်တန်းကောလိပ်များ၊ အလယ်တန်းအသက်မွေးဝမ်းကျောင်းကျောင်းများနှင့် နည်းပညာကျောင်းများရှိ ဆက်စပ်ဘာသာရပ်များ၏ သင်ကြားရေးနှင့် ကျွမ်းကျင်မှုလေ့ကျင့်ရေးအကဲဖြတ်မှုအတွက် သင့်လျော်သည်။
၁.၂ ထုတ်ကုန်အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးစားပွဲသည် အလူမီနီယမ်ပရိုဖိုင်ကော်လံဘောင်ဖွဲ့စည်းပုံကို အသုံးပြုသည်။ တိုင်းတာသည့်ကိရိယာနှင့် လေ့ကျင့်ရေးပါဝါထောက်ပံ့မှုကို ပေါင်းစပ်ပုံစံဖြင့် တပ်ဆင်ထားသည်။ လေ့ကျင့်ရေးပတ်လမ်းနှင့် အစိတ်အပိုင်းများကို ချိတ်ဆွဲထားသောသေတ္တာတစ်ခုတွင် ပေါင်းစပ်ထားသည်။ ယူနစ်သည် ပြောင်းလွယ်ပြင်လွယ်ရှိပြီး အသုံးပြုရလွယ်ကူပြီး ပျက်စီးရန်မလွယ်ကူပါ။
(၂) စမ်းသပ်ပတ်လမ်းနှင့် ကိရိယာသည် အပြည့်အဝတပ်ဆင်ထားပြီး သင်တန်းအမျိုးမျိုး၏ လေ့ကျင့်ရေးအကြောင်းအရာကို ပြီးမြောက်စေရန် ပေါင်းစပ်အသုံးပြုနိုင်သည်။
(၃) လေ့ကျင့်ရေးစားပွဲတွင် ကောင်းမွန်သောဘေးကင်းရေးကာကွယ်မှုစနစ်ရှိသည်။ ကျောင်းသားများအား စမ်းသပ်ချက်များကို လွတ်လပ်စွာလုပ်ဆောင်ခွင့်ပြုခြင်းသည် ကျောင်းသားများ၏ ပြဿနာများကို ခွဲခြမ်းစိတ်ဖြာပြီး ဖြေရှင်းနိုင်စွမ်းကို ပြုစုပျိုးထောင်ရန် အထောက်အကူဖြစ်စေသည်။
၂။ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
၂.၁ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ပါဝါထောက်ပံ့မှု ကန့်သတ်ချက်များ- single-phase three-wire 230V±10% 50Hz
၂.၂ အတိုင်းအတာနှင့် အလေးချိန်
အတိုင်းအတာ- ၁၃၃၀ မီလီမီတာ × ၄၈၀ မီလီမီတာ × ၈၃၀ မီလီမီတာ
အလေးချိန်- ၄၄ ကီလိုဂရမ်
၃။ ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
၃.၁ ထုတ်ကုန်အဓိကအစိတ်အပိုင်း
နံပါတ် အမည်
၁ Siemens S7-1200 PLC နှင့် I/O မော်ဂျူးများ
၂ အပူချိန်ထိန်းချုပ်မော်ဂျူး
၃ ဓာတ်လှေကားထိန်းချုပ်မော်ဂျူး
၄ ယာဉ်ကြောမီးစမ်းသပ်မော်ဂျူး
၅ လျှပ်စစ်စက်ပိုင်းဆိုင်ရာ ဝန်မော်ဂျူး
၃.၂ ထုတ်ကုန်လျှပ်စစ်အစိတ်အပိုင်း
နံပါတ် အမည်
၁ AC220V ပါဝါယိုစိမ့်မှု ဆားကစ်ဖြတ်တောက်စက်
၂ အရေးပေါ်ရပ်တန့်ခလုတ်
၃ AC220V ပါဝါထွက်ယူနစ်
၄ အပေါက်ခြောက်ပေါက်
၅ DC အမ်မီတာ၊ DC ဗို့မီတာ
၆ DC4-20mA အထွက်လက်ရှိ အန်နာလော့အချက်ပြ
၇ DC0-10V အထွက်ဗို့အား အန်နာလော့အချက်ပြ
၈ DC24V ပါဝါထောက်ပံ့မှု
၉ အပေါက်ခြောက်ပေါက်
၃.၃ ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည်
၁ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အနီရောင်
၂ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အနက်ရောင်
၃ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အဝါရောင်
၄ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အပြာရောင်
၅ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အစိမ်းရောင်
၆ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အဝါရောင်
၇ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ်အပြာရောင်
၈ ကွန်ရက်ကြိုး ၁.၅ မီတာ
၉ ဖျူးစ် ၅A ၅*၂၀
၁၀ ဖျူးစ် ၃၀mA ၅*၂၀
၁၁ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ်အပြာရောင်
၄။ ထုတ်ကုန်ဖွဲ့စည်းပုံစာရင်း
နံပါတ် အမည် အရေအတွက်
၁ AC၂၂၀V ပါဝါယိုစိမ့်မှု ဆားကစ်ဖြတ်တောက်ကိရိယာ ၁
၂ အရေးပေါ်ရပ်တန့်ခလုတ် ၁
၃ AC၂၂၀V ပါဝါထွက်ယူနစ် ၁
၄ အပေါက်ခြောက်ပေါက် ၁
၅ DC အမ်မီတာ၊ DC ဗို့မီတာ ၁
၆ DC၄-၂၀mA အထွက်လက်ရှိ အန်နာလော့အချက်ပြမှု ၁
၇ DC၀-၁၀V အထွက်ဗို့အား အန်နာလော့အချက်ပြမှု ၁
၈ DC၂၄V ပါဝါထောက်ပံ့မှု ၁
၉ အပေါက်ခြောက်ပေါက် ၁
၁၀ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အနီရောင် ၁၀
၁၁ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အနက်ရောင် ၁၀
၁၂ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အဝါရောင် ၁၀
၁၃ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အပြာရောင် ၅
၁၄ ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အစိမ်းရောင် ၁၀
၁၅ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်အဝါရောင် ၁
၁၆ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်အပြာရောင် ၁
၁၇ ကွန်ရက်ကြိုး ၁.၅ မီတာ ၁
၁၈ ဖျူးစ် ၅A ၅*၂၀ ၅
၁၉ ဖျူးစ် ၃၀mA ၅*၂၀ ၅
၂၀ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်အဝါရောင် ၁
၅။ ထုတ်ကုန်သင်ကြားရေးစမ်းသပ်မှုစာရင်း (အသေးစိတ်အတွက် စမ်းသပ်မှုလမ်းညွှန်ကိုကြည့်ပါ)
(၁) ယာဉ်အသွားအလာမီးပွိုင့် သရုပ်ဖော်သင်တန်း
(၂) ဓာတ်လှေကားထိန်းချုပ်မှု သရုပ်ဖော်သင်တန်း
(၃) အပူချိန်ထိန်းချုပ်မှု သရုပ်ဖော်သင်တန်း
(၄) မော်တာထိန်းချုပ်မှု သရုပ်ဖော်သင်တန်း
