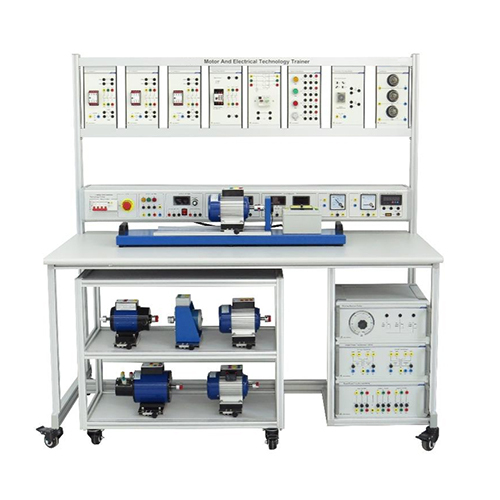

မော်တာနှင့်လျှပ်စစ်နည်းပညာသင်တန်းဆရာ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ

SMTE096 မော်တာနှင့်လျှပ်စစ်နည်းပညာသင်တန်းဆရာ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ
၁။ ပစ္စည်းကိရိယာမိတ်ဆက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
မော်တာနှင့် လျှပ်စစ်နည်းပညာ လေ့ကျင့်ပေးသူသည် ပညာရေးနှင့် လေ့ကျင့်ရေးအတွက် အထူးဒီဇိုင်းထုတ်ထားသော ကိရိယာတစ်ခုဖြစ်သည်။ ကျောင်းသားများနှင့် နည်းပညာရှင်များအား မော်တာများနှင့် လျှပ်စစ်စနစ်များ၏ အလုပ်လုပ်ပုံမူများ၊ လည်ပတ်မှုစွမ်းရည်များ၊ ချို့ယွင်းချက်ရှာဖွေခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုနည်းလမ်းများကို လေ့လာရန်နှင့် ကျွမ်းကျင်စေရန် ပညာရေးအဖွဲ့အစည်းများ၊ ကော်ပိုရိတ်လေ့ကျင့်ရေး၊ သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေးနှင့် စမ်းသပ်မှုများတွင် အသုံးပြုနိုင်ပါသည်။
ပုံစံတူလျှပ်စစ်စနစ်သည် လက်တွေ့နှင့် လည်ပတ်မှုပတ်ဝန်းကျင်ကို ပံ့ပိုးပေးနိုင်ပြီး ကျောင်းသားများနှင့် နည်းပညာရှင်များအား လက်တွေ့မှတစ်ဆင့် သီအိုရီဆိုင်ရာဗဟုသုတများကို သင်ယူနိုင်စေခြင်း၊ ၎င်းတို့၏ကျွမ်းကျင်မှုများကို တိုးတက်စေပြီး ဘေးကင်းသောလည်ပတ်မှု၏ အရေးပါမှုကို အလေးပေးခြင်းနှင့် လျှပ်စစ်လုပ်ငန်းတွင် ဘေးကင်းရေးစည်းမျဉ်းများကို လိုက်နာနည်းကို သင်ကြားပေးနိုင်စေပါသည်။
၁.၂ အင်္ဂါရပ်များ
(၁) DC မော်တာများ၊ AC မော်တာများ၊ stepper မော်တာများ စသည်တို့ကဲ့သို့သော မော်တာအမျိုးအစား အမျိုးမျိုး ပါဝင်သည်။
(၂) အမှန်တကယ် လျှပ်စစ်ထိန်းချုပ်မှုစနစ်များကို ပုံစံတူပြုလုပ်ရန် ခလုတ်အမျိုးမျိုး၊ ခလုတ်များ၊ အညွှန်းမီးများနှင့် တိုင်းတာကိရိယာများ တပ်ဆင်ထားသည်။
(၃) ဘေးကင်းစွာလည်ပတ်နိုင်စေရန် overload protection၊ short circuit protection၊ အရေးပေါ်ရပ်တန့်ခလုတ်များ စသည်တို့ကဲ့သို့သော အကာအကွယ်ကိရိယာများ တပ်ဆင်ထားသည်။
(၄) လက်တွေ့လည်ပတ်မှုသည် သီအိုရီဆိုင်ရာဗဟုသုတကို ပိုမိုနားလည်စေပြီး သင်ယူမှုအကျိုးသက်ရောက်မှုများကို တိုးတက်စေသည်။ ထို့အပြင်၊ လက်တွေ့လည်ပတ်မှုတွင် အန္တရာယ်များကို လျှော့ချရန်အတွက် ဘေးကင်းသောပတ်ဝန်းကျင်တွင် လုပ်ငန်းလည်ပတ်မှုကို လုပ်ဆောင်နိုင်ပါသည်။
(၅) သင်တန်းဆရာ၏ ဆက်တင်များနှင့် လုပ်ဆောင်ချက်များကို မတူညီသော သင်ကြားရေးလိုအပ်ချက်များနှင့် သင်တန်းအကြောင်းအရာအလိုက် ချိန်ညှိနိုင်ပါသည်။
၂။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
အတိုင်းအတာများ- ၁၇၈၀ မီလီမီတာ × ၈၇၀ မီလီမီတာ × ၁၇၈၀ မီလီမီတာ (ထုပ်ပိုးသေတ္တာဒေတာ)
အလေးချိန်- ၂၀၀ ကီလိုဂရမ် (ထုပ်ပိုးသေတ္တာဒေတာ)

၃။ အစိတ်အပိုင်းစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
၃.၁ ပါဝါထောက်ပံ့မှုသေတ္တာ
နံပါတ်အမည်
၁ ဆားကစ်ဖြတ်တောက်ကိရိယာ
၂ အရေးပေါ်ရပ်တန့်ခလုတ်
၃ အထွက်ယူနစ် (380V)
၄ ချိန်ညှိနိုင်သော အထွက်ယူနစ်
၅ DC တိုင်းတာမှုယူနစ်
၆ AC တိုင်းတာမှုယူနစ်
၇ ပါဝါအချက်တိုင်းတာမှုယူနစ်
၈ ပါဝါတိုင်းတာမှုယူနစ်
၉ မြန်နှုန်းတိုင်းတာမှုယူနစ်
၃.၂ မော်ဂျူးအစိတ်အပိုင်း (အသေးစိတ်အတွက် ၃.၅ အစိတ်အပိုင်းမိတ်ဆက်ကိုကြည့်ပါ)
နံပါတ်အမည်
၁ တစ်ဆင့်ထရန်စဖော်မာ
၂ ခုခံမှုစတင်တာ
၃ သုံးဆင့်ထရန်စဖော်မာ
၄ ​​AC ကွန်တာချိတ်ဆွဲသေတ္တာ
၅ ခလုတ်မော်ဂျူး
၆ လျှပ်စီးကြောင်းကန့်သတ်ကာကွယ်မှုခလုတ်မော်ဂျူး
၇ အီလက်ထရွန်းနစ်အချိန်ရီလေးမော်ဂျူး
၈ အပူရီလေးမော်ဂျူး
၉ ဝန် (မီးသီး) မော်ဂျူး
၃.၃ မော်တာအစိတ်အပိုင်း (အသေးစိတ်အတွက် ၃.၅ အစိတ်အပိုင်းမိတ်ဆက်ကိုကြည့်ပါ)
နံပါတ်အမည်
၁ အမြဲတမ်းသံလိုက် synchronous မော်တာထိန်းချုပ်ကိရိယာ
၂ အမြဲတမ်းသံလိုက် synchronous မော်တာ
၃ သုံးဆင့် slip ring asynchronous မော်တာ
၄ သုံးဆင့်နှစ်ဆင့်မော်တာ
၅ သုံးဆင့်ရှဉ့်လှောင်အိမ် asynchronous မော်တာ
၆ DC shunt မော်တာ
၇ တစ်ဆင့် capacitor မော်တာ
၃.၄ ဆက်စပ်ပစ္စည်းများ
နံပါတ်အမည် အရေအတွက်
၁ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ် ကြိုး (အဝါရောင်) ၁၇
၂ ၄ မီလီမီတာ ဘေးကင်းရေး လျှပ်စစ်ကြိုး (အစိမ်းရောင်) ၆
၃ ၄ မီလီမီတာ ဘေးကင်းရေး လျှပ်စစ်ကြိုး (အနီရောင်) ၆
၄ ၄ မီလီမီတာ ဘေးကင်းရေး လျှပ်စစ်ကြိုး (အပြာရောင်) ၅
၅ ၄ မီလီမီတာ ဘေးကင်းရေး လျှပ်စစ်ကြိုး (အနက်ရောင်) ၅
၆ ၄ မီလီမီတာ ဘေးကင်းရေး လျှပ်စစ်ကြိုး (နှစ်ထပ်) ၅
၇ ဖျူ့စ် (၅A) ၅
၈ ဖျူ့စ် (၁A) ၅
၄။ စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁: သုံးဆင့် အမြဲတမ်းသံလိုက်မော်တာ လည်ပတ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၂: သုံးဆင့် slip ring asynchronous မော်တာ လည်ပတ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၃: သုံးဆင့် dual-speed မော်တာ အမြန်နှုန်း စမ်းသပ်မှု
စမ်းသပ်မှု ၄: သုံးဆင့် squirrel cage asynchronous မော်တာ လည်ပတ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၅: DC shunt မော်တာ စမ်းသပ်မှု
စမ်းသပ်မှု ၆: DC shunt မော်တာ ပါဝါထုတ်လုပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၇: တစ်ဆင့် capacitor မော်တာ ရှေ့နှင့်နောက်လှည့် လည်ပတ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၈: တစ်ဆင့် transformer စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၉: သုံးဆင့် transformer စမ်းသပ်မှု စမ်းသပ်မှု
