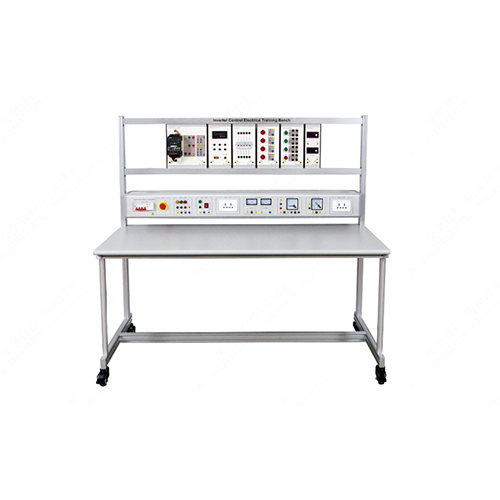

အင်ဗာတာထိန်းချုပ်လျှပ်စစ်လေ့ကျင့်ရေးစားပွဲ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ

SMTE118 အင်ဗာတာထိန်းချုပ်လျှပ်စစ်လေ့ကျင့်ရေးစားပွဲ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ
I. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
ဤလေ့ကျင့်ရေးကိရိယာတွင် ကြိမ်နှုန်းပြောင်းစက်များနှင့် မော်တာများကဲ့သို့သော စက်မှုလုပ်ငန်းထိန်းချုပ်မှုအစိတ်အပိုင်းများ ပါဝင်သည်။ သက်ဆိုင်ရာစမ်းသပ်မှုများမှတစ်ဆင့် ကျောင်းသားများသည် asynchronous မော်တာများ၏ လည်ပတ်မှုဝိသေသလက္ခဏာများနှင့် စက်မှုလုပ်ငန်းထိန်းချုပ်မှုအစိတ်အပိုင်းအမျိုးမျိုး၊ မာစတာထိန်းချုပ်မှုမူများနှင့် နည်းလမ်းများကို အသုံးပြုခြင်းနှင့် ရင်းနှီးကျွမ်းဝင်နိုင်ပြီး သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ပြုစုပျိုးထောင်နိုင်သည်။
၁.၂ အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးပလက်ဖောင်းသည် ရိုးရှင်းပြီး ကြော့ရှင်းသော အလူမီနီယမ်ပရိုဖိုင်ကော်လံဘောင်ဖွဲ့စည်းပုံကို အသုံးပြုထားသည်။ အောက်ခြေတွင် ယူနီဗာဆယ်ဘီးများကို တပ်ဆင်ထားပြီး ပြောင်းလွယ်ပြင်လွယ် ရွှေ့နိုင်ပြီး မြေပြင်အခြေအနေအလိုက် အမြင့်ကို တစ်ဦးချင်း ချိန်ညှိနိုင်သည်။ တိုင်းတာသည့်ကိရိယာများနှင့် လေ့ကျင့်ရေးပါဝါထောက်ပံ့မှုကို အသုံးပြုရလွယ်ကူပြီး ပျက်စီးရန်မလွယ်ကူသော ပေါင်းစပ်ချိတ်ဆွဲသေတ္တာတစ်ခုတွင် တည်ဆောက်ထားသည်။
(၂) ၎င်းကို asynchronous မော်တာများ၊ အင်ဗာတာများ၊ ခလုတ်ချိတ်ဆွဲသေတ္တာများ၊ encoder များနှင့် အခြားပြီးပြည့်စုံသော ဆက်စပ်ပစ္စည်းများ တပ်ဆင်ထားသည်။
(၃) လေ့ကျင့်ရေးပလက်ဖောင်းတွင် ကောင်းမွန်သော ဘေးကင်းရေးကာကွယ်မှုစနစ်ရှိသည်။
II. စွမ်းဆောင်ရည် ကန့်သတ်ချက်
၂.၁ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ပါဝါထောက်ပံ့မှု ကန့်သတ်ချက်များ- single-phase AC 220V ±10% 60Hz
အလုပ်လုပ်ပတ်ဝန်းကျင် လိုအပ်ချက်များ- ပတ်ဝန်းကျင်အပူချိန် -10℃～+40℃ ဆွေမျိုးစိုထိုင်းဆ <85% (25℃)
၂.၂ အတိုင်းအတာနှင့် အလေးချိန်
အတိုင်းအတာများ- 1600*830*1505mm
အလေးချိန်- <100kgs

III. အစိတ်အပိုင်းများစာရင်း
၃.၁ အဓိကအစိတ်အပိုင်း
နံပါတ်အမည်
၁ ဘောင်
၂ DC ဗို့အား/လက်ရှိမီတာ အထွက်မော်ဂျူး
၃ Tachometer မော်ဂျူး
၄ Fuse မော်ဂျူး
၅ Indicator မော်ဂျူး
၆ Button မော်ဂျူး
၇ Inverter မော်ဂျူး
၈ Three-phase squirrel cage asynchronous မော်တာ
၃.၂ လျှပ်စစ်အစိတ်အပိုင်းများ
နံပါတ်အမည်
၁ ယိုစိမ့်မှုကာကွယ်မှုပါရှိသော 4P circuit breaker
၂ Trip grounding protection
၃ AC 380V အထွက်ပေါက်
၄ AC 220V အထွက်ပေါက်
၅ AC 220V အပေါက်ခြောက်ပေါက်
၆ AC ammeter
၇ AC voltmeter
၈ Power meter
၉ Power factor phase meter
၁၀ AC 220V အပေါက်ခြောက်ပေါက်
၃.၃ ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည်
၁ Digital multimeter UA9205
၂ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အဝါရောင်
၃ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အစိမ်း
၄ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အနီရောင်
၅ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး နှစ်ဖက်ပိတ် အပြာရောင်
၆ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဖက်ပိတ် အနက်ရောင်
၇ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် နှစ်ရောင်
၈ ဖျူးစ်အူတိုင် ၅A
၉ ဖျူးစ်ပြွန် ၅A ၅*၂၀
၃.၄ ထုတ်ကုန်ဖွဲ့စည်းပုံစာရင်း
နံပါတ် အမည် QYT
၁ DC ဗို့အား/လက်ရှိမီတာ အထွက်မော်ဂျူး ၁
၂ တာချိုမီတာ မော်ဂျူး ၁
၃ ဖျူးစ်မော်ဂျူး ၁
၄ အညွှန်းကိန်း မော်ဂျူး ၁
၅ ခလုတ် မော်ဂျူး ၁
၆ အင်ဗာတာ မော်ဂျူး ၁
၇ သုံးဆင့် ရှဉ့်လှောင်အိမ် အလိုအလျောက် မော်တာ ၁
၈ ဒစ်ဂျစ်တယ် မာလ်တီမီတာ UA9205 ၁
၉ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် အဝါရောင် ၅
၁၀ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် အစိမ်း ၅
၁၁ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် အနီရောင် ၅
၁၂ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် အပြာရောင် ၅
၁၃ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် အနက်ရောင် ၅
၁၄ ၄ မီလီမီတာ လျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ထပ် နှစ်ရောင် ၅
၁၅ ဖျူးစ်အူတိုင် ၅A ၅
၁၆ ဖျူးစ်ပြွန် ၅A ၅*၂၀ ၅
IV. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ အင်ဗာတာထိန်းချုပ်မှုမော်တာအမြန်နှုန်းစမ်းသပ်မှု
စမ်းသပ်မှု ၂ ပါဝါမီတာစမ်းသပ်မှု
စမ်းသပ်မှု ၃ ပါဝါအချက်အဆင့်မီတာစမ်းသပ်မှု
စမ်းသပ်မှု ၄ ခလုတ်ထိန်းချုပ်မှုပတ်လမ်းတွင် လျှပ်စီးကြောင်းတိုင်းတာခြင်းစမ်းသပ်မှု
စမ်းသပ်မှု ၅ AC ဗို့မီတာတိုင်းတာခြင်းစမ်းသပ်မှု
