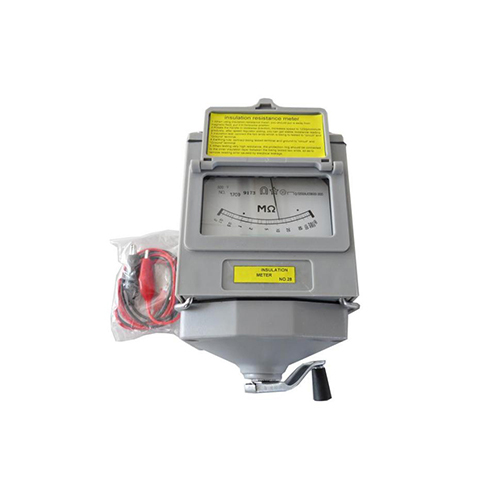

SMTE709 လျှပ်ကာမီတာ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ
၁ မိတ်ဆက်
လျှပ်ကာခုခံမှုမီတာ၊ megameter၊ table နှင့် Meg ဟုလည်းလူသိများသော လျှပ်ကာခုခံမှုမီတာကို အဓိကအားဖြင့် အပိုင်းသုံးပိုင်းဖြင့် ဖွဲ့စည်းထားသည်။ ပထမတစ်ခုမှာ dc မြင့်မားသောဗို့အားထုတ်လုပ်သည့် dc မြင့်မားသောဗို့အားဂျင်နရေတာဖြစ်သည်။ ဒုတိယတစ်ခုမှာ အမြင့်ဆုံးခုခံမှု၊ လျှပ်ကာခုခံမှု၊ စုပ်ယူမှုအချိုးနှင့် ပိုလာရိုက်ဇေးရှင်းညွှန်းကိန်းကို တိုင်းတာရန်အသုံးပြုသည့် အထူးကိရိယာကို တိုင်းတာရန်ဖြစ်သည်။ ၎င်း၏စကေးယူနစ်မှာ megohm ဖြစ်ပြီး ၎င်းတွင် မြင့်မားသောဗို့အားပါဝါထောက်ပံ့မှုရှိသည်။ Loop; တတိယမှာ display ဖြစ်သည်။ အမြင့်ဆုံးခုခံမှု၊ လျှပ်ကာခုခံမှု၊ စုပ်ယူမှုအချိုးနှင့် ပိုလာရိုက်ဇေးရှင်းညွှန်းကိန်းကို တိုင်းတာရန်အသုံးပြုသည့် အထူးကိရိယာတစ်ခုဖြစ်သည်။ ၎င်း၏စကေးယူနစ်မှာ megohm ဖြစ်ပြီး မြင့်မားသောဗို့အားပါဝါထောက်ပံ့မှုရှိသည်။

၂ ဖွဲ့စည်းပုံနှင့် ပါဝင်ပစ္စည်းများ
(၁) DC မြင့်မားသော ဗို့အားထုတ်လုပ်စက်။
မြင့်မားသော ဗို့အား၏ တိုင်းတာမှုအဆုံးတွင် လျှပ်ကာခုခံမှုတိုင်းတာခြင်းကို အသုံးပြုရမည်။ မြင့်မားသော ဗို့အားတန်ဖိုးကို လျှပ်ကာခုခံမှု၏ အမျိုးသားစံနှုန်းတွင် 50V၊ 100V၊ 250V၊ 500V၊ 1000V၊ 2500V၊ 5000V... အဖြစ် သတ်မှတ်ထားသည်။
dc မြင့်မားသော ဗို့အားကို ထုတ်လုပ်ရန် ယေဘုယျအားဖြင့် နည်းလမ်းသုံးမျိုးရှိသည်။ ပထမအမျိုးအစားမှာ လက်ကိုင်ထုတ်လုပ်စက်ဖြစ်သည်။ လက်ရှိတွင် တရုတ်နိုင်ငံတွင် ထုတ်လုပ်သော megol မီတာ၏ 80% ခန့်ကို ဤနည်းဖြင့် အသုံးပြုသည် (ဇယားအမည်ရင်းမြစ်)။ ဒုတိယတစ်ခုမှာ မြူနီစပယ်ထရန်စဖော်မာ၏ ဖိအားမှတစ်ဆင့်၊ rectifier သည် dc မြင့်မားသော ဗို့အားကို ရရှိသည်။ ယေဘုယျလျှပ်စစ် megohm မီတာတွင် အသုံးပြုသော နည်းလမ်းဖြစ်သည်။ တတိယမှာ transistor oscillating သို့မဟုတ် အထူး pulse width modulation circuit ကို အသုံးပြု၍ dc မြင့်မားသော ဗို့အား၊ အထွေထွေဘက်ထရီအမျိုးအစားနှင့် မြူနီစပယ်လျှပ်စစ်လျှပ်ကာခုခံမှုမီတာကို ထုတ်လုပ်သည်။
(၂) တိုင်းတာခြင်း circuit
အထက်ပါဇယားတွင်၊ တိုင်းတာမှု loop နှင့် display အပိုင်းသည် တစ်ခုတည်းဖြစ်သည်။ flow meter ရှိဖို့ထက် header မှာ meter ကိုပြီးမြောက်အောင်လုပ်ဖို့ coil ရဲ့ 60° angle နှစ်ခုရှိတယ် (ဒါမှမဟုတ် 0 ဒီဂရီလောက်ရှိတယ်)၊ တစ်ခုက coil နဲ့ နှစ်ဖက်စလုံးမှာ voltage ရှိပြီး နောက်တစ်ခုက measurement circuit မှာ string ဖြစ်တယ်။ Header pointer deflection angle ကို coil နှစ်ခုရဲ့ current ratio နဲ့ ဆုံးဖြတ်တယ်၊ မတူညီတဲ့ resistance၊ deflection angle တိုင်းတာတဲ့ resistance ကိုကိုယ်စားပြုတယ်၊ coil current measurement circuit မှာ string သေးလေ ကြီးလေ၊ pointer deflection angle ကြီးလေဖြစ်တယ်။ နောက်ထပ်နည်းလမ်းတစ်ခုကတော့ linear ammeter ကိုတိုင်းတာမှုနဲ့ display အနေနဲ့သုံးဖို့ပါ။ magnetic field မှာရှိတဲ့ coil က uniform ဖြစ်ပြီး pointer က infinity မှာရှိတဲ့အခါ current coil က အားအကောင်းဆုံး magnetic flux density ရှိတဲ့နေရာဖြစ်လို့ header ရှေ့မှာ flow meter ကိုသုံးပါ၊ ဘာလို့လဲဆိုတော့ magnetic field မှာရှိတဲ့ coil က uniform ဖြစ်လို့ပါပဲ၊ pointer က infinity မှာရှိတဲ့အခါ current coil က အားအကောင်းဆုံး magnetic flux density ရှိတဲ့နေရာပဲ၊ ဒါကြောင့် resistance အရမ်းမြင့်ပေမယ့် coil ဖြတ်စီးဆင်းတဲ့ current ကိုတိုင်းတာတဲ့အခါ current နည်းပြီး coil deflection angle ပိုကြီးပါတယ်။ တိုင်းတာထားတဲ့ resistance က 0 သေးရင် current coil ထဲက current က ပိုကြီးပြီး coil က flux density နည်းတဲ့နေရာကို deflect လုပ်ပြီး deflection angle က သိပ်မကြီးပါဘူး။ ဒါကြောင့် nonlinear correction ရှိပါတယ်။ ယေဘုယျအားဖြင့် မီတာခေါင်းစွပ်၏ ခုခံမှုသည် အဆပေါင်းများစွာရှိသည်။ သို့သော် တိုင်းတာရေးပတ်လမ်းထဲသို့ တိုက်ရိုက်ထည့်သွင်းထားသော linear current မီတာခေါင်းစွပ်ကြိုးကို အသုံးပြုသောအခါ၊ တန်ဖိုးမြင့်မားသော စကေးအားလုံး စုပုံနေသောအခါ၊ ခွဲခြား၍မရသောအခါ၊ nonlinear correction ကိုရရှိရန် nonlinear components များကို အသုံးပြု၍ တိုင်းတာရေးပတ်လမ်းတွင် ရှိရမည်။ ထို့ကြောင့်၊ shunt function သည် ခုခံမှုတန်ဖိုးနည်းပါးသောအခါတွင် ရရှိသည်။ ခုခံမှုမြင့်မားသောတွင် shunt မရှိသောကြောင့်၊ အဆများစွာ ဖြစ်ပေါ်လာသည်။ အီလက်ထရွန်းနစ်နည်းပညာနှင့် ကွန်ပျူတာနည်းပညာ ဖွံ့ဖြိုးတိုးတက်မှုနှင့်အတူ၊ digital display table သည် pointer instrument ကို တဖြည်းဖြည်း အစားထိုးလာသည်။
insulation resistance ၏ digital တိုင်းတာမှုနည်းပညာကိုလည်း တီထွင်ခဲ့ပြီး၊ ၎င်းတွင် voltage ratio meter circuit သည် အကောင်းဆုံးတိုင်းတာရေးပတ်လမ်းများထဲမှ တစ်ခုဖြစ်ပြီး voltmeter circuit သည် voltage bridge circuit နှင့် measuring bridge circuit တို့ဖြင့် ဖွဲ့စည်းထားသည်။ ဤ Bridge နှစ်ခုမှ ထွက်ရှိလာသော signal များကို A/D ပြောင်းလဲခြင်းဖြင့် ပြောင်းလဲပြီး single chip processing ဖြင့် digital တန်ဖိုးများအဖြစ် တိုက်ရိုက်ပြောင်းလဲသည်။
insulation resistance meter ကို voltage တန်ဖိုးကို တိုင်းတာရန် အသုံးပြုပြီး နောက်တစ်ခုမှာ လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် တိုင်းတာရန် လိုအပ်သော range ဖြစ်သည်။ တိုင်းတာမှု အလွန်မကြာခဏဖြစ်ပါက၊ alarm setting function ကို ရွေးချယ်ခြင်းသည် အကောင်းဆုံးဖြစ်သည်။
