၁ ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်

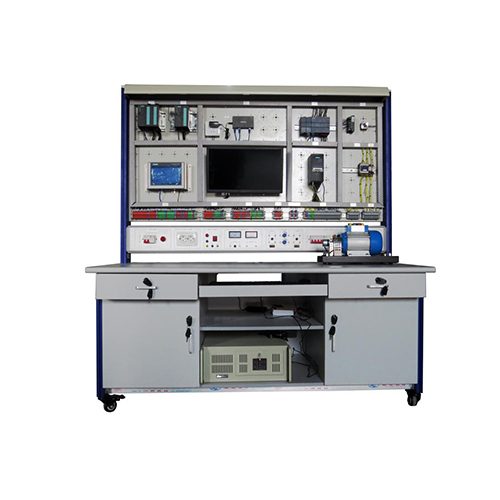

စက်မှုလုပ်ငန်း အလိုအလျောက်စနစ် ကွန်ရက်ဆက်သွယ်ရေး ပေါင်းစပ်လေ့ကျင့်ရေး ပစ္စည်းကိရိယာများသည် တက္ကသိုလ်များ၊ ကောလိပ်များ၊ နည်းပညာကျောင်းများ၊ အင်ဂျင်နီယာသင်တန်းစင်တာများအတွက် သင့်လျော်သော Siemens ၏ အပြည့်အဝပေါင်းစပ် အလိုအလျောက်စနစ် လေ့ကျင့်ရေးပလက်ဖောင်းပေါ်တွင် အခြေခံထားသည်။ ၎င်းသည် အလိုအလျောက် အွန်လိုင်းပညာရေးနှင့် လေ့ကျင့်ရေးကို ဆောင်ရွက်နိုင်ရုံသာမက လက်အောက်ခံစနစ်တစ်ခုလည်းရှိပြီး ကွန်ရက်လေ့ကျင့်ရေးခန်းတစ်ခု တည်ထောင်နိုင်ပြီး ဆရာ/မ၏ စက်တစ်ခုအဖြစ် သတ်မှတ်နိုင်သည်။
စက်မှုလုပ်ငန်း အလိုအလျောက်စနစ် ကွန်ရက်ဆက်သွယ်ရေး ပေါင်းစပ်လေ့ကျင့်ရေး ပစ္စည်းကိရိယာများ၏ အဓိကကိုယ်ထည်မှာ အလိုအလျောက်စနစ် ဆက်သွယ်ရေးကွန်ရက်၊ Siemens S7-S7-300PLC နှစ်ခု၊ Siemens S7-1200PLC၊ AC contactor၊ Siemens touch screen၊ stepping motor၊ Siemens MM440 inverter၊ three-phase motor၊ စက်မှုလုပ်ငန်းသုံး ကိုယ်ပိုင်ကွန်ပျူတာ၊ switch၊ UPS power supply၊ water tower control hanging box၊ traffic light hanging box၊ button indicator hanging box၊ steel rolling device hanging box၊ machining center hanging box၊ elevator control hanging box နှင့် အခြား configuration များဖြစ်သည်။ သင်ကြားရေးအရင်းအမြစ်များကို မျှဝေခြင်းနှင့် စမ်းသပ်သင်ကြားမှုစီမံခန့်ခွဲမှုကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ပါ။
စက်မှုလုပ်ငန်း အလိုအလျောက်စနစ် ကွန်ရက်ဆက်သွယ်ရေး ပေါင်းစပ်လေ့ကျင့်ရေးစနစ်
Siemens ၏ သုံးဆင့်ကွန်ရက်ဖွဲ့စည်းပုံအပေါ် အခြေခံသည်-
ပထမအလွှာ- အဓိကပစ္စည်းကိရိယာများသည် စက်မှုလုပ်ငန်းသုံး PC တစ်ခုဖြစ်သည်။ လုပ်ငန်းစီမံခန့်ခွဲမှု၊ Siemens S7-300 PLC နှစ်ခု၊
ဒုတိယအလွှာ- လုပ်ငန်းစဉ်စောင့်ကြည့်ရေးအလွှာ၊ အဓိကပစ္စည်းကိရိယာမှာ Siemens S7-300 PLC နှစ်ခုဖြစ်ပြီး Profinet မှတစ်ဆင့် ပထမအလွှာနှင့် ဆက်သွယ်ရန်ဖြစ်သည်။
တတိယအလွှာ- မြင်ကွင်းထိန်းချုပ်မှုအလွှာ။ အဓိကပစ္စည်းကိရိယာမှာ Siemens S7-1200PLC၊ Siemens inverter၊ AC contactor၊ DC contactor၊ button indicator module စသည်တို့ဖြစ်သည်။ ၎င်းသည် PROFIBUS သို့မဟုတ် Profinet protocol မှတစ်ဆင့် ဒုတိယနှင့် တတိယအလွှာများနှင့် ဆက်သွယ်သည်။
၁.၂ အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးပလက်ဖောင်းသည် အလူမီနီယမ်ပရိုဖိုင်ကော်လံဘောင်ဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး လေ့ကျင့်ရေးပလက်ဖောင်း၏အောက်ခြေတွင် ပြောင်းလွယ်ပြင်လွယ်ရွေ့လျားမှုအတွက် universal ဘီးများတပ်ဆင်ထားသည်။ မော်ဂျူးအမျိုးမျိုးကို panel ပေါ်တွင်ထားရှိပြီး အသုံးပြုရလွယ်ကူပြီး ပျက်စီးရန်မလွယ်ကူပါ။
(၂) ဆက်သွယ်ရေးမော်ဂျူးအမျိုးအစားအမျိုးမျိုးရှိပြီး ၎င်းတို့ကို ပေါင်းစပ်အသုံးပြုနိုင်သည်။
(၃) အလုံးစုံဖွဲ့စည်းပုံသည် မော်ဂျူးများကို အလွယ်တကူအစားထိုးနိုင်သော open နှင့် disassembly အမျိုးအစားကို အသုံးပြုသည်။ မော်ဂျူးများ၏ အကြောင်းအရာကို ထုတ်လုပ်မှုလုပ်ဆောင်ချက်များနှင့် ပေါင်းစပ်သင်ယူမှုလုပ်ဆောင်ချက်များ၏ မူများအရ ဆုံးဖြတ်ထားသောကြောင့် လိုအပ်သောမော်ဂျူးများကို သင်ကြားခြင်း သို့မဟုတ် ပြိုင်ပွဲအတွင်း အလွယ်တကူရွေးချယ်နိုင်သည်။ (၄) လေ့ကျင့်ရေးနှင့် အကဲဖြတ်ကိရိယာသည် ဗို့အားနည်း အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး အသုံးပြုရန် ဘေးကင်းပါသည်။
စွမ်းဆောင်ရည် ကန့်သတ်ချက် ၂ ခု
(၁) အဝင်ပါဝါ- သုံးဆင့် လေးကြိုးစနစ် AC380V±10% 50Hz
(၂) အတိုင်းအတာ- 1800X1760X700mm
(၃) စက်စွမ်းရည်- <1.5KVA
(၄) အလေးချိန်- <120kg
(၅) အလုပ်လုပ်သည့်အခြေအနေများ- ပတ်ဝန်းကျင်အပူချိန် -10℃～+40℃ ဆွေမျိုးစိုထိုင်းဆ <85% (25℃)
(၆) ဘေးကင်းရေးကာကွယ်မှု- ယိုစိမ့်ဗို့အားနှင့် ယိုစိမ့်လျှပ်စီးကြောင်းကာကွယ်မှုကိရိယာများဖြင့်၊ အမျိုးသားစံနှုန်းများနှင့် ကိုက်ညီသော ဘေးကင်းရေး

၃။ ထုတ်ကုန်ဖွဲ့စည်းမှု
၃.၁ လေ့ကျင့်ရေးစားပွဲ
လေ့ကျင့်ရေးစားပွဲကို အလူမီနီယမ်ပရိုဖိုင်တိုင်များဖြင့် ထောက်ပံ့ထားပြီး အောက်ခြေဘီးများကို ပြောင်းလွယ်ပြင်လွယ်ရှိသော ရွေ့လျားမှုနှင့် နေရာချထားမှုအတွက် ဘရိတ်အုပ်ထားသည်။ စားပွဲခုံသည် ၂၅ မီလီမီတာထူသော သိပ်သည်းဆမြင့်မားသော အောက်ခံကို အသုံးပြုထားပြီး မျက်နှာပြင်ကို အပူချိန်မြင့်မားပြီး ဖိအားမြင့်မားသော မီးဒဏ်ခံနိုင်သော ဘုတ်ပြားဖြင့် ဖုံးအုပ်ထားသည်။ ၎င်းတွင် အပိုင်းသုံးပိုင်းပါ ရထားတွဲအံဆွဲနှင့် အောက်ခြေဗီဒိုတစ်ခု တပ်ဆင်ထားသည်။ ဖွဲ့စည်းပုံသည် ခိုင်ခံ့ပြီး လှပသည်။
၃.၂ ပါဝါဘူး
(၁) 2P ယိုစိမ့်မှု ဆားကစ်ဖြတ်တောက်ကိရိယာ
(၂) ဥရောပပလပ်ပေါက်
(၃) AC220V တစ်ဆင့် AC အထွက်ယူနစ် + အချက်ပြမီး + ဝန်အားလွန်ကဲမှုအာမခံ
(၄) DC အမ်မီတာ၊ DC ဗို့မီတာ
(၅) 4-20mA အန်နာလော့အထွက်၊ 0-10V အန်နာလော့အထွက်နှင့် DC24V ပါဝါအထွက်။ (၆) AC380V သုံးဆင့် AC အထွက်ယူနစ် + သုံးဆင့်ညွှန်ပြမီး + သုံးဆင့် ဝန်အားလွန်ကဲမှုအာမခံ
(၇) ဥရောပပလပ်ပေါက်
၃.၃ ပြားမော်ဂျူး
(၁) plc မော်ဂျူး (CPU 314C-2PN/DP)
(၂) plc မော်ဂျူး (CPU 312C)
(၃) ခလုတ်
(၄) PLC မော်ဂျူး (CPU 1214C+CM1242-5 PROF1BUS DP SLAVE+CM1241 RS422/485)
(၅) စတက်ပါမော်တာ + စတက်ပါမော်တာဒရိုက်ဗာ
(၆) Siemens ထိတွေ့မျက်နှာပြင်
(၇) မျက်နှာပြင်
(၈) Siemens mm440 အင်ဗာတာမော်ဂျူး
(၉) AC220V AC ကွန်တာနှင့် DC24V အလယ်အလတ်ရီလေး
(၁၀) PLC မော်ဂျူး (CPU 314C-2PN/DP) လွှဲပြောင်းကိရိယာ
(၁၁) plc မော်ဂျူး (CPU 312C) လွှဲပြောင်းကိရိယာ
(၁၂) PLC မော်ဂျူး (CPU 1214C) လွှဲပြောင်းကိရိယာ တာမီနယ်
(၁၃) စတက်ပါမော်တာယူနစ်လွှဲပြောင်းတာမီနယ်
(၁၄) ထိတွေ့မျက်နှာပြင်ပါဝါလွှဲပြောင်းတာမီနယ်
(၁၅) ခလုတ်ပါဝါလွှဲပြောင်းတာမီနယ်
(၁၆) Siemens mm440 အင်ဗာတာလွှဲပြောင်းတာမီနယ်
(၁၇) AC220V AC ကွန်တာနှင့် DC24V အလယ်အလတ်ရီလေးလွှဲပြောင်းတာမီနယ်
၃.၄ ပံ့ပိုးမော်ဂျူးများ
(၁) ရေမျှော်စင်ထိန်းချုပ်သေတ္တာ (၂) ယာဉ်အသွားအလာမီးသေတ္တာ (၃) ခလုတ်ညွှန်ပြသေတ္တာ (၄) သံမဏိလှိမ့်ကိရိယာသေတ္တာ (၅) စက်မှုစင်တာသေတ္တာ (၆) ဓာတ်လှေကားထိန်းချုပ်သေတ္တာ
၃.၅ ပံ့ပိုးကိရိယာများ
(၁) ကွန်ရက်ကြိုး ၁ ခု
(၂) DP ဆက်သွယ်ရေးလိုင်း ၂ ခု
(၃) UPS ပါဝါထောက်ပံ့မှု ၁ ခု
(၄) စက်မှုလုပ်ငန်းသုံး PC ၁ ခု
(၅) ဘေးကင်းရေးလျှပ်စစ်ကြိုး
(၆) ဒစ်ဂျစ်တယ်မာလ်တီမီတာ ၁ ခု
(၇) ဆော့ဖ်ဝဲ CD
(၈) သုံးဆင့်မော်တာ
(၉) ကိရိယာများ
(၁၀) MPI ဒေါင်းလုဒ်လိုင်း
(၁၁) MM440 အင်ဗာတာလည်ပတ်မှု panel
၄ သင်တန်းအကြောင်းအရာကို ပြီးမြောက်အောင်လုပ်နိုင်သည်
(၁) Siemens 300PLC နှင့် PC ဆက်သွယ်ရေးပရိုဂရမ်းမင်းသင်တန်း
(၂) Siemens 300PLC MPI ဆက်သွယ်ရေး လေ့ကျင့်ရေး
(၃) Siemens 300PLC နှင့် 1214CPLC Ethernet ဆက်သွယ်ရေးသင်တန်း
(၄) 300PLC ထိန်းချုပ်မှု stepping motor သင်တန်း
(၅) Siemens touch screen programming သင်တန်း
(၆) 300 PLC နှင့် 1214C PLC နှင့် touch screen ဆက်သွယ်ရေးသင်တန်း
(၇) 1200plc နှင့် Siemens inverter USS protocol ဆက်သွယ်ရေးသင်တန်း
