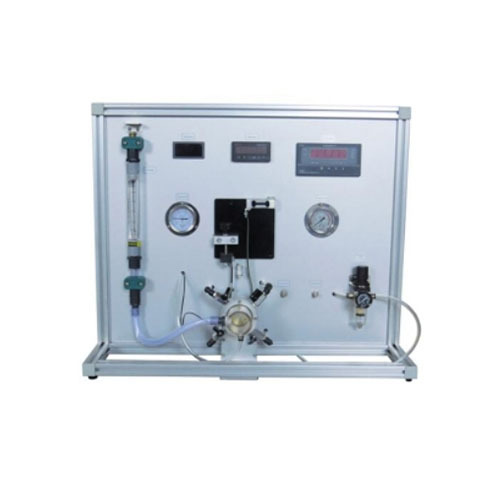

SMTFHM 270 Impulse Turbine Fluids အင်ဂျင်နီယာသင်တန်းပစ္စည်းများ သင်ကြားရေးပစ္စည်းများ ပညာရေးဆိုင်ရာပစ္စည်းများဖော်ပြချက်
လေစီးဆင်းမှုပါရှိသော impulse turbine ၏ လက္ခဏာလက္ခဏာ
turbine ၏ လည်ပတ်ဧရိယာ၏ အကောင်းဆုံးမြင်ကွင်း
band brake မှ သက်ရောက်သော ဝန်
impulse turbine များတွင်၊ အလုပ်လုပ်သော အလယ်အလတ်တွင် rotor ရှေ့နှင့်နောက်တွင် တူညီသော static pressure ရှိသည်။ ဖိအားစွမ်းအင်ကို kinetic energy အဖြစ်ပြောင်းလဲခြင်းသည် turbine rotor တွင်မဟုတ်ဘဲ distributor ၏ fixed nozzle များတွင် ဖြစ်ပေါ်သည်။ ဤ compressedair driven experimental unit ကို steam သို့မဟုတ် ရေဖြင့် လည်ပတ်သော turbine များကို နားလည်ရန် အသုံးပြုနိုင်သည်။
SMTFHM 270 သည် singlestage, axial impulse turbine တစ်ခုဖြစ်သည်။ turbine တွင် transparent housing အတွင်းတွင် တပ်ဆင်ထားသော rotor တစ်ခု၊ nozzle လေးခုပါ distributor တစ်ခုနှင့် turbine တွင် load ပေးရန်အတွက် band brake တစ်ခု ပါဝင်သည်။ active nozzle အရေအတွက်ကို valve များဖြင့် ချိန်ညှိနိုင်သည်။ nozzle များတွင် compressed air velocity တိုးလာသည်။ blades များကို ထိမှန်သော လေစီးဆင်းမှုသည် rotor ကို စတင်ရွေ့လျားစေသည့် impulse တစ်ခုကို ထုတ်ပေးသည်။
တာဘိုင်ရှိ အဝင်နှင့် အထွက်ဖိအားကို မန်နိုမီတာများတွင် ဖော်ပြထားသည်။ တာဘိုင် torque ကို band brake ပေါ်ရှိ အားကို တိုင်းတာခြင်းဖြင့် ဆုံးဖြတ်သည်။ အမြန်နှုန်းကို optical speed sensor ဖြင့် တိုင်းတာသည်။ torque၊ အမြန်နှုန်းနှင့် အပူချိန်များကို digital ဖြင့် ပြသသည်။ လေစီးဆင်းမှုနှုန်းကို rotameter ဖြင့် တိုင်းတာပြီး valve ဖြင့် သတ်မှတ်သည်။
တာဘိုင်တွင် overspeed ဖြစ်ပါက ဘေးကင်းရေးကိရိယာအဖြစ် solenoid valve တပ်ဆင်ထားသည်။ တာဘိုင် shaft ရှိ brake drum ကို compressed air ဖြင့် အအေးပေးသည်။
သင်ယူမှု ရည်မှန်းချက်များ/စမ်းသပ်ချက်များ
impulse turbine ၏ ဒီဇိုင်းနှင့် လုပ်ဆောင်ချက်
torque၊ power နှင့် efficiency ဆုံးဖြတ်ခြင်း
torque၊ power နှင့် efficiency အတွက် characteristic curves များ၏ graphical ကိုယ်စားပြုမှု
nozzle pressure နှင့် nozzle အရေအတွက်၏ အကျိုးသက်ရောက်မှုကို စုံစမ်းစစ်ဆေးခြင်း
