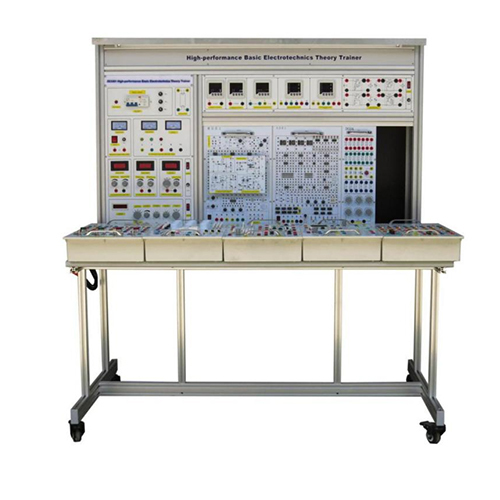

SMTE091 စွမ်းဆောင်ရည်မြင့် အခြေခံလျှပ်စစ်နည်းပညာ သီအိုရီသင်တန်းဆရာ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ၁ ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁-၁ ခြုံငုံသုံးသပ်ချက်
၁) လျှပ်စစ်သင်ကြားရေးအထောက်အကူပစ္စည်းသည် အဆင့်မြင့်ဒီဇိုင်းကို အသုံးပြုထားပြီး စမ်းသပ်ပြားကို လွတ်လပ်စွာ အစားထိုးနိုင်သည်။ ကျောင်းသားများသည် မတူညီသော လေ့ကျင့်ရေးလိုအပ်ချက်များအလိုက် အစားထိုးနိုင်သည်။
၂) စမ်းသပ်ကိရိယာများသည် မြင့်မားသောတိကျမှုရှိသော ဒစ်ဂျစ်တယ်ပြသမှုဖြစ်သည်။ ဤလေ့ကျင့်ပေးသူတွင် အသုံးပြုသော ပါဝါနှင့်ကိရိယာများကို ယုံကြည်စိတ်ချရသော ကိုယ်ရေးကိုယ်တာဘေးကင်းရေးကာကွယ်ရေးစနစ်ဖြင့် တပ်ဆင်ထားသည်။
၁-၂ အင်္ဂါရပ်များ
၁) "လျှပ်စစ်အင်ဂျင်နီယာ၏ အခြေခံသီအိုရီ" နှင့် "လျှပ်စစ်နည်းပညာ" သင်ကြားရာတွင် အသုံးချနိုင်သည်။ ၎င်း၏ ကောင်းမွန်သော ချဲ့ထွင်နိုင်စွမ်းကြောင့် လေ့ကျင့်ပေးသူကို "ပရိုဂရမ်မာလော့ဂျစ်ထိန်းချုပ်နည်းပညာ" နှင့် "မော်တာပြောင်းလဲနိုင်သော ကြိမ်နှုန်းထိန်းချုပ်မှု" ကဲ့သို့သော အခြားလေ့ကျင့်ရေးအကြောင်းအရာသို့ တိုးချဲ့နိုင်သည်။
၂) ချိတ်ဆွဲထားသော စမ်းသပ်ပြား၏ ရှေ့ဘက်ကို ပုံကြမ်းများနှင့် သင်္ကေတများဖြင့် ရေးဆွဲထားပြီး အခြားတစ်ဖက်ကို ဆက်စပ်အစိတ်အပိုင်းများဖြင့် ဂဟေဆက်ထားသည်။ တိုင်းတာရန် သို့မဟုတ် စောင့်ကြည့်ရန် လိုအပ်သော အစိတ်အပိုင်းများသည် သော့ခတ်ချိတ်ဆက်ကိရိယာကို အသုံးပြုသည်။ စမ်းသပ်ပတ်လမ်းသည် ယူနစ်ပတ်လမ်းမုဒ်ဒီဇိုင်းကို အသုံးပြုသည်။ ယူနစ်ပတ်လမ်းတစ်ခုစီသည် အခြေခံပတ်လမ်းပေါ်တွင် အခြေခံသည်။ မတူညီသော အစိတ်အပိုင်းများကို ချိတ်ဆက်ခြင်း သို့မဟုတ် မတူညီသောပတ်လမ်းများကို ပေါင်းစပ်ခြင်းဖြင့် ကျောင်းသားများသည် လေ့ကျင့်ပေးသူပေါ်တွင် မတူညီသော လေ့ကျင့်မှုအကြောင်းအရာများကို လေ့ကျင့်နိုင်သည်။
၂ စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
(၁) အဝင်ပါဝါ- သုံးဆင့်ငါးဝါယာကြိုးစနစ် 380V±10% 60Hz
(၂) အတိုင်းအတာ- 1600mm × 800mm × 1500mm
(၃) စက်စွမ်းရည်- <2KVA
(၄) အလေးချိန်- <250kg
(၅) အလုပ်လုပ်သည့်အခြေအနေ- ပတ်ဝန်းကျင်အပူချိန် -10°C ~ +40°C ဆွေမျိုးစိုထိုင်းဆ <85% (25°C)
၃ စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ အခြေခံလျှပ်စစ်တူရိယာများအသုံးပြုခြင်းနှင့် တိုင်းတာမှုအမှားများတွက်ချက်ခြင်း
စမ်းသပ်မှု ၂ မီတာ၏တိုင်းတာမှုအမှားကိုလျှော့ချရန်နည်းလမ်း
စမ်းသပ်မှု ၃ အုမ်း၏ဥပဒေ
စမ်းသပ်မှု ၄ တူရိယာအကွာအဝေးတိုးချဲ့ခြင်း
စမ်းသပ်မှု ၅ မျဉ်းဖြောင့်နှင့်မျဉ်းဖြောင့်မဟုတ်သော ဆားကစ်အစိတ်အပိုင်းများ၏ ဗို့-အမ်ပီယာဝိသေသလက္ခဏာများကို မြေပုံဆွဲခြင်း
စမ်းသပ်မှု ၆ အလားအလာနှင့်ဗို့အားကိုဆုံးဖြတ်ခြင်းနှင့် ဆားကစ်အလားအလာမြေပုံဆွဲခြင်း
စမ်းသပ်မှု ၇ Kirchhoff ၏ဥပဒေကိုအတည်ပြုခြင်း
စမ်းသပ်မှု ၈ ထိပ်တိုက်မူကိုအတည်ပြုခြင်း
စမ်းသပ်မှု ၉ ဗို့အားအရင်းအမြစ်နှင့် လျှပ်စီးကြောင်းအရင်းအမြစ်၏ ညီမျှသောပြောင်းလဲမှု
စမ်းသပ်မှု ၁၀ Thevenin ၏သီအိုရမ်နှင့် Norton ၏သီအိုရမ်ကိုအတည်ပြုခြင်း
စမ်းသပ်မှု ၁၁ တက်ကြွသော two-terminal ကွန်ရက်၏ ညီမျှသော parameter များကိုဆုံးဖြတ်ခြင်း
စမ်းသပ်မှု ၁၂ အမြင့်ဆုံးပါဝါထုတ်လွှင့်မှုအခြေအနေများကိုဆုံးဖြတ်ခြင်း
စမ်းသပ်မှု ၁၃ Two-port ကွန်ရက်စမ်းသပ်မှု
စမ်းသပ်မှု ၁၄ အပြန်အလှန်သီအိုရမ်
စမ်းသပ်မှု ၁၅ ထိန်းချုပ်ထားသောရင်းမြစ်များ၏ VCVS ၏စမ်းသပ်လေ့လာမှု VCCS၊ CCVS၊ CCCS
စမ်းသပ်ချက် ၁၆ ပုံမှန်လျှပ်စစ်အချက်ပြမှုများကို လေ့လာခြင်းနှင့် တိုင်းတာခြင်း
စမ်းသပ်ချက် ၁၇ RC ပထမအဆင့် ဆားကစ်၏ တုံ့ပြန်မှုစမ်းသပ်မှု
စမ်းသပ်ချက် ၁၈: ဒုတိယအဆင့် ဒိုင်းနမစ် ဆားကစ်၏ တုံ့ပြန်မှုကို လေ့လာခြင်း
စမ်းသပ်ချက် ၁၉: R၊ L နှင့် C အစိတ်အပိုင်းများ၏ impedance ဝိသေသလက္ခဏာများကို ဆုံးဖြတ်ခြင်း
စမ်းသပ်ချက် ၂၀ RC string၊ parallel double T frequency selection network characteristics test
စမ်းသပ်ချက် ၂၁: R၊ L၊ C Series Resonant ဆားကစ်များအကြောင်း သုတေသနပြုခြင်း
စမ်းသပ်ချက် ၂၂ RC dual T frequency selective network
စမ်းသပ်ချက် ၂၃ RL နှင့် RC Series ဆားကစ်များတွင် Phasor Trajectories များကို လေ့လာခြင်း
စမ်းသပ်ချက် ၂၄: R၊ L၊ C အစိတ်အပိုင်း ဝိသေသလက္ခဏာများနှင့် AC parameters များကို ဆုံးဖြတ်ခြင်း
စမ်းသပ်ချက် ၂၅ AC ဆားကစ် parameters များကို တိုင်းတာခြင်း
စမ်းသပ်ချက် ၂၆ sinusoidal steady-state AC ဆားကစ်၏ phasor ကို လေ့လာခြင်း
စမ်းသပ်ချက် ၂၇ single-phase iron core transformer ၏ ဝိသေသလက္ခဏာများကို စမ်းသပ်ခြင်း
စမ်းသပ်ချက် ၂၈: transformer ၏ winding polarity ကို ဆုံးဖြတ်ခြင်း
စမ်းသပ်ချက် ၂၉ တစ်ဆင့်တည်း ဝပ်နာရီ မီတာ အတည်ပြုခြင်း
စမ်းသပ်ချက် ၃၀ ပါဝါအချက်နှင့် အဆင့်အစီအစဥ်ကို တိုင်းတာခြင်း
စမ်းသပ်ချက် ၃၁: အနုတ်လက္ခဏာ ခုခံအား ပြောင်းလဲမှု ကိရိယာ
စမ်းသပ်ချက် ၃၂: ဂီယာတာ
