SMTH-WL 202 အပူချိန်တိုင်းတာခြင်း၏ အခြေခံများ ပညာရေးဆိုင်ရာ လေ့ကျင့်ရေးပစ္စည်းများ သရုပ်ပြကိရိယာ အပူဓာတ်ခွဲခန်းပစ္စည်းများ၁။ ဖော်ပြချက်
၁။ ပစ္စည်းကိရိယာမိတ်ဆက်
၁.၁ ခြုံငုံသုံးသပ်ချက်

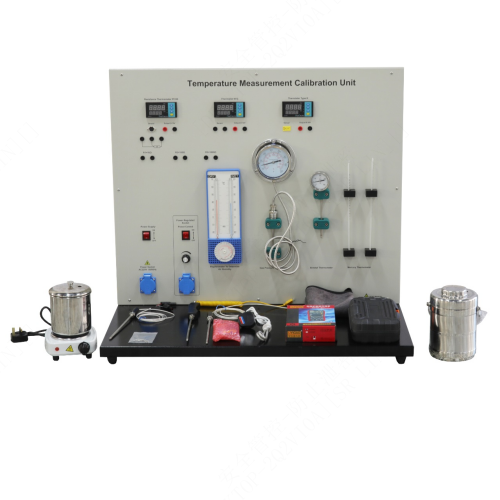

AFT053 အပူချိန်တိုင်းတာခြင်းနှင့် ချိန်ညှိခြင်းယူနစ်သည် အပူချိန်တိုင်းတာခြင်းနှင့် ချိန်ညှိခြင်းအတွက် လက်တွေ့လေ့ကျင့်ရေးကိရိယာတစ်ခုဖြစ်သည်။ ကိရိယာတွင် PT100 အပူချိန်တိုင်းတာခြင်းမော်ဂျူး၊ NTC အပူချိန်တိုင်းတာခြင်းမော်ဂျူး၊ K-အမျိုးအစား အပူချိန်တိုင်းတာခြင်းမော်ဂျူး၊ မာကျူရီသာမိုမီတာတိုင်းတာခြင်းမော်ဂျူး၊ ဖိအားအပူချိန်တိုင်းတာခြင်းမော်ဂျူး၊ bimetal အပူချိန်မော်ဂျူးနှင့် စိုစွတ်သောနှင့် ခြောက်သွေ့သော မီးသီးသာမိုမီတာမော်ဂျူးတို့ကို ပံ့ပိုးပေးသည်။ ဤမော်ဂျူးများမှတစ်ဆင့် ကိရိယာသည် အပူချိန်တိုင်းတာခြင်းစမ်းသပ်မှုအများစုကို လွှမ်းခြုံနိုင်သည်။ လျှပ်စစ်အပူချိန်တိုင်းတာခြင်းမော်ဂျူးအတွက်၊ ကိရိယာသည် ချိန်ညှိနှိုင်းယှဉ်မှုအတွက် တိကျသော resistor အမျိုးမျိုးကို ပေးဆောင်သည်။
၁.၂ အင်္ဂါရပ်များ
(၁) AFT053 အပူချိန်တိုင်းတာခြင်း ချိန်ညှိခြင်းယူနစ်သည် ဘေးကင်းသောလျှပ်စစ်အပြင်အဆင်ကို လက်ခံကျင့်သုံးပြီး ဘေးကင်းလုံခြုံစွာနှင့် ယုံကြည်စိတ်ချရသော မြေပြင်ချိတ်ဆက်ထားသည်။
(၂) AFT053 အပူချိန်တိုင်းတာခြင်း ချိန်ညှိခြင်းယူနစ်သည် မော်ဂျူလာဒီဇိုင်းကို လက်ခံကျင့်သုံးပြီး ယူနစ်တစ်ခုစီသည် သီးခြားစီလည်ပတ်နိုင်ပြီး စမ်းသပ်မှုအမျိုးအစားနှင့် အရေအတွက်ကို သိသိသာသာတိုးမြှင့်ပေးသည်။
(၃) AFT053 အပူချိန်တိုင်းတာခြင်း ချိန်ညှိခြင်းယူနစ်သည် လျှပ်စစ်အပူချိန်တိုင်းတာခြင်းကိရိယာအတွက် port တစ်ခုပေးစွမ်းပြီး အသုံးပြုသူသည် အပူချိန်၏ analog parameter များကို တိုက်ရိုက်ရယူနိုင်သည်။
၂။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ထည့်သွင်းပါဝါထောက်ပံ့မှု- ထည့်သွင်းပါဝါထောက်ပံ့မှု- single-phase single-wire 240V+/- 10% 50Hz
အလေးချိန်- ၆၇ ကီလိုဂရမ်
အရွယ်အစား- ၉၈၀ မီလီမီတာ*၇၈၀ မီလီမီတာ*၉၅၀ မီလီမီတာ
အလုပ်လုပ်သည့်အခြေအနေ- ပတ်ဝန်းကျင်အပူချိန် ၁၀ ℃～၃၀ ℃ ဆွေမျိုးစိုထိုင်းဆ <၇၅% (၂၅ ℃)
၃။ အစိတ်အပိုင်းများစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
၃.၁ အဓိကအစိတ်အပိုင်း
နံပါတ် အမည်
၁ NTC အပူချိန်အာရုံခံကိရိယာပြသကိရိယာ
၂ PT100 အပူချိန်အာရုံခံကိရိယာပြသကိရိယာ
၃ စိုစွတ်သောနှင့်ခြောက်သွေ့သောမီးသီးသာမိုမီတာ
၄ အပူပေးရေနွေးအိုးပါသည့်လျှပ်စစ်မီးဖို
၅ K အမျိုးအစားအပူချိန်အာရုံခံကိရိယာပြသကိရိယာ
၆ ဖိအားသာမိုမီတာ
၇ ဘိုင်သတ္တုသာမိုမီတာ
၈ မာကျူရီသာမိုမီတာ ၁
၉ မာကျူရီသာမိုမီတာ ၂
၁၀ သာမိုပုံး
၁၁ ဒစ်ဂျစ်တယ်မာလ်တီမီတာ
၁၂ အပူပေးစက်
၁၃ PT100 အပူချိန်အာရုံခံကိရိယာ
၁၄ K အမျိုးအစားအပူချိန်အာရုံခံကိရိယာ
၁၅ AC220V အထွက်ပါဝါပလပ်
၁၆ NTC အပူချိန်အာရုံခံကိရိယာ
၃.၂ ပစ္စည်းကိရိယာဖွဲ့စည်းပုံစာရင်း
နံပါတ် အမည် အရေအတွက်
အစိတ်အပိုင်း ၁ NTC အပူချိန်အာရုံခံကိရိယာ၁
အစိတ်အပိုင်း ၂ PT100 အပူချိန်အာရုံခံကိရိယာ ၁
အစိတ်အပိုင်း ၃ K အမျိုးအစား အပူချိန်အာရုံခံကိရိယာ ၁
အစိတ်အပိုင်း ၄ အပူပေးစက် ၁
အစိတ်အပိုင်း ၅ မာကျူရီ သာမိုမီတာ ၁
အစိတ်အပိုင်း ၆ သာမိုစတတ်ပုံး ၁
အစိတ်အပိုင်း ၇ ဖိအား သာမိုမီတာ ၁
အစိတ်အပိုင်း ၈ ဘိုင်သတ္တု သာမိုမီတာ ၁
အစိတ်အပိုင်း ၉ စိုစွတ်သောနှင့် ခြောက်သွေ့သော မီးသီး သာမိုမီတာ ၁
အစိတ်အပိုင်း ၁၀ အပူပေးရေနွေးအိုးပါသည့် လျှပ်စစ်မီးဖို ၁
၃.၃ ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည် အရေအတွက်
၁ ပါဝါကြိုး ၁
၂ အပူပေးစက် ၁
၃ အနီရောင် K4 စမ်းသပ်လိုင်း ၄
၄ အနက်ရောင် K4 စမ်းသပ်လိုင်း ၄
၅ဖျူ့စ် ၅
၆ အပူချိန်စမ်းသပ်စာရွက် ၇
၇ K အမျိုးအစား သာမိုမီတာ ၁
၈ NTC အမျိုးအစား သာမိုမီတာ ၁
၉ PT100 အမျိုးအစား သာမိုမီတာ ၁
၁၀ K အမျိုးအစား သာမိုမီတာ ပလပ် အဒက်တာ ကြိုး ၁
၁၁ ဒစ်ဂျစ်တယ် မာလ်တီမီတာ ၁
၁၂ ကိရိယာသေတ္တာ ၁
၄။ စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ အပူချိန်တိုင်းတာခြင်း ချိန်ညှိခြင်း၏ အခြေခံမူကို နားလည်ခြင်း
စမ်းသပ်မှု ၂ PT100 အပူချိန်တိုင်းတာရေးယူနစ် မော်ဂျူး အသုံးပြုမှုကို နားလည်ခြင်း
စမ်းသပ်မှု ၃ NTC အပူချိန်တိုင်းတာရေးယူနစ် မော်ဂျူး အသုံးပြုမှုကို နားလည်ခြင်း
စမ်းသပ်မှု ၄ K-အမျိုးအစား အပူချိန်တိုင်းတာရေးယူနစ် မော်ဂျူး အသုံးပြုမှုကို နားလည်ခြင်း
စမ်းသပ်မှု ၅ မာကျူရီ သာမိုမီတာ တိုင်းတာရေးယူနစ် မော်ဂျူး အသုံးပြုမှုကို နားလည်ခြင်း
စမ်းသပ်မှု ၆ ဖိအား အပူချိန်တိုင်းတာရေးယူနစ် မော်ဂျူး အသုံးပြုမှုကို နားလည်ခြင်း
စမ်းသပ်မှု ၇ ဘိုင်သတ္တု အပူချိန်တိုင်းတာရေးယူနစ် မော်ဂျူး အသုံးပြုမှုကို နားလည်ခြင်း
စမ်းသပ်မှု ၈ ခြောက်သွေ့သောနှင့် စိုစွတ်သော မီးသီး သာမိုမီတာ တိုင်းတာရေး ယူနစ် မော်ဂျူးများ
