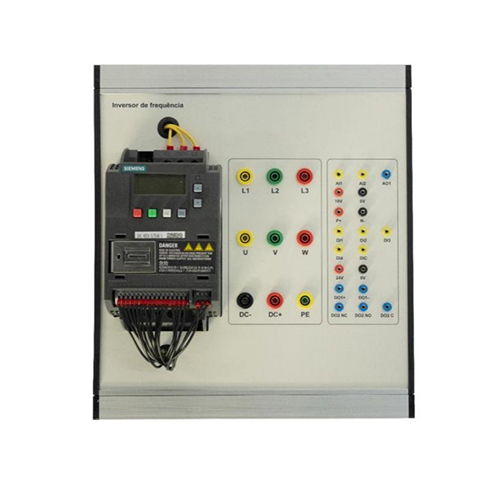

ကြိမ်နှုန်းအင်ဗာတာ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်း သင်ကြားရေးပစ္စည်း ပညာရေးဆိုင်ရာပစ္စည်း

SMTE2474 ကြိမ်နှုန်းအင်ဗာတာ လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်း သင်ကြားရေးပစ္စည်း ပညာရေးဆိုင်ရာပစ္စည်း
၁။ ပစ္စည်းကိရိယာမိတ်ဆက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
သက်ဆိုင်ရာစမ်းသပ်မှုများမှတစ်ဆင့်၊ ဤလေ့ကျင့်ရေးကိရိယာ၏ အင်ဗာတာသည် ကျောင်းသားများအား စက်မှုထိန်းချုပ်မှုအစိတ်အပိုင်းအမျိုးမျိုးကို အသုံးပြုခြင်းနှင့် ရင်းနှီးလာစေရန်၊ ၎င်းတို့၏ထိန်းချုပ်မှုမူများနှင့် နည်းလမ်းများကို ကျွမ်းကျင်လာစေရန်နှင့် ကျောင်းသားများ၏ သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ပြုစုပျိုးထောင်ရန် ကူညီပေးနိုင်ပါသည်။ ၎င်းသည် အဆင့်မြင့်အသက်မွေးဝမ်းကျောင်းကျောင်းများ၊ အလယ်တန်းကောလိပ်များ၊ အလယ်တန်းအသက်မွေးဝမ်းကျောင်းကျောင်းများနှင့် နည်းပညာကျောင်းများအတွက် သင့်လျော်ပါသည်။ ဆက်စပ်ဘာသာရပ်များတွင် သင်ကြားရေးနှင့် ကျွမ်းကျင်မှုလေ့ကျင့်ရေး အကဲဖြတ်ခြင်း။
Frequency converter (Variable-frequency Drive, VFD) သည် မော်တာအလုပ်လုပ်နေချိန်တွင် ပါဝါထောက်ပံ့မှု၏ ကြိမ်နှုန်းကို ပြောင်းလဲခြင်းဖြင့် AC မော်တာများ၏ အမြန်နှုန်းနှင့် အခြားစွမ်းဆောင်ရည်ကို ထိန်းချုပ်ရန် မိုက်ခရိုအီလက်ထရွန်းနစ်နည်းပညာနှင့် ကြိမ်နှုန်းပြောင်းလဲခြင်းနည်းပညာကို အသုံးပြုသည့် ပါဝါထိန်းချုပ်မှုကိရိယာတစ်ခုဖြစ်သည်။
Frequency converter hanging box သည် AC မော်တာများ၏ ကြိမ်နှုန်းပြောင်းလဲခြင်းအမြန်နှုန်းထိန်းညှိမှုကို ထိန်းချုပ်ရန် အဓိကအသုံးပြုသည့် လျှပ်စစ်ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် ပါဝါထောက်ပံ့မှု၏ ကြိမ်နှုန်းကို ပြောင်းလဲခြင်းဖြင့် မော်တာ၏ အမြန်နှုန်းကို ချိန်ညှိပေးပြီး တိကျသော အမြန်နှုန်းထိန်းချုပ်မှုနှင့် စွမ်းအင်ချွေတာမှုကို ရရှိစေပါသည်။
Frequency converter ကို အဓိကအားဖြင့် rectifier (AC မှ DC)၊ filtering၊ inverter (DC မှ AC)၊ braking unit၊ drive unit၊ detection unit၊ microprocessing unit စသည်တို့ဖြင့် ဖွဲ့စည်းထားသည်။ inverter သည် output power supply ၏ voltage နှင့် frequency ကို ချိန်ညှိရန် internal IGBT ကို ပြောင်းလဲခြင်းအပေါ် မှီခိုပြီး မော်တာ၏ တကယ့်လုပ်ငန်းခွင်ပတ်ဝန်းကျင်နှင့် လုပ်ငန်းလိုအပ်ချက်များအရ လိုအပ်သော power supply voltage ကို ပံ့ပိုးပေးသောကြောင့် မော်တာ၏ အမြန်နှုန်းကို ချိန်ညှိရန် ရည်ရွယ်ချက်ကို ပြီးမြောက်အောင်မြင်စေပါသည်။ ထို့အပြင်၊ frequency converter တွင် overcurrent၊ overvoltage၊ overload protection စသည်တို့ကဲ့သို့သော မော်တာအတွက် အကာအကွယ်လုပ်ဆောင်ချက်အချို့လည်း ပါရှိသည်။
၁.၂ အင်္ဂါရပ်များ
၁။ hanging box သည် polyethylene frame structure ကို အသုံးပြုထားပြီး အလုံးစုံရိုးရှင်းပြီး ကြော့ရှင်းသည်။ အောက်ခြေတွင် အလူမီနီယမ်ပရိုဖိုင်တစ်ခု တပ်ဆင်ထားပြီး ၎င်းကို ပြောင်းလွယ်ပြင်လွယ် ရွှေ့နိုင်ပြီး cross beam ၏ အခြေအနေအရ အနေအထားကို တစ်ဦးချင်းစီ ချိန်ညှိနိုင်သည်။
၂။ Siemens frequency converter တပ်ဆင်ထားပြီး အပြည့်အစုံတပ်ဆင်ထားသည်။
၃။ ဆော့ဖ်ဝဲနှင့် ဟာ့ဒ်ဝဲပေါင်းစပ်မှုသည် ဘာသာရပ်အမျိုးမျိုးအတွက် လက်တွေ့လေ့ကျင့်ရေးအကြောင်းအရာကို ပြီးမြောက်စေနိုင်သည်။
၄။ လက်တွေ့လေ့ကျင့်ရေး ချိတ်ဆွဲသေတ္တာတွင် ကောင်းမွန်သော ဘေးကင်းရေးကာကွယ်မှုစနစ်ရှိသည်။
၂။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
(၁) အဝင်ပါဝါ: သုံးဆင့် 380V±10% 50Hz
(၂) အလုံးစုံအတိုင်းအတာ: 260mm×200mm×300mm
(၃) အလုံးစုံစက်စွမ်းရည်: 2KVA ခန့်
(၄) အလေးချိန်: 2.5kg ခန့်
(၅) ပတ်ဝန်းကျင်အပူချိန် -10℃～+40℃
(၆) ဆွေမျိုးစိုထိုင်းဆ <85% (25℃)

၃။ အစိတ်အပိုင်းများစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
၃.၁ အဓိကအစိတ်အပိုင်း
နံပါတ် အမည်
၁ Siemens ကြိမ်နှုန်းပြောင်းစက်
၂ K4 တာမီနယ်ပေါက်
၃ ၂ မီလီမီတာ တာမီနယ်အပေါက်
၃.၂ ဆက်စပ်ပစ္စည်းများ
အမည် အရေအတွက်
၁ အပြာရောင် ၂ မီလီမီတာ တာမီနယ်ဝါယာကြိုး ၄
၂ အဝါရောင် ၂ မီလီမီတာ တာမီနယ်ဝါယာကြိုး ၄
၃ အနီရောင် ၂ မီလီမီတာ တာမီနယ်ဝါယာကြိုး ၂
၄ အနက်ရောင် ၂ မီလီမီတာ တာမီနယ်ဝါယာကြိုး ၂
၅ အစိမ်းရောင် ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၂
၆ အဝါရောင် ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၂
၇ အနက်ရောင် ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁
၈ အနီရောင် ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၂
၉ နှစ်ရောင် ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁
၄။ စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ ကြိမ်နှုန်းပြောင်းစက်သည် မော်တာစတင်ခြင်းနှင့် ရပ်တန့်ခြင်းကို ထိန်းချုပ်သည်
စမ်းသပ်မှု ၂ ကြိမ်နှုန်းပြောင်းစက် မော်တာစတင်ခြင်းနှင့် ရပ်တန့်ခြင်းကို ထိန်းချုပ်သည် စမ်းသပ်မှု/အန်နာလော့ထိန်းချုပ်မှုနှင့် ပေါင်းစပ်ထားသော ပြင်ပခလုတ်
စမ်းသပ်မှု ၃ သုံးဆင့်ရှဉ့်လှောင်အိမ် အလိုအလျောက်မော်တာ အင်ဗာတာထိန်းချုပ်မှု စမ်းသပ်မှု/အမြန်နှုန်းများစွာထိန်းချုပ်မှု
စမ်းသပ်မှု ၄ သုံးဆင့်ရှဉ့်လှောင်အိမ် အလိုအလျောက်မော်တာ ကြယ်ပွင့်စတင်ခြင်း ကြိမ်နှုန်းပြောင်းစက် မြန်နှုန်းထိန်းညှိခြင်းမှတစ်ဆင့် ကြိမ်နှုန်းပြောင်းစက် မြန်နှုန်းထိန်းညှိခြင်း
