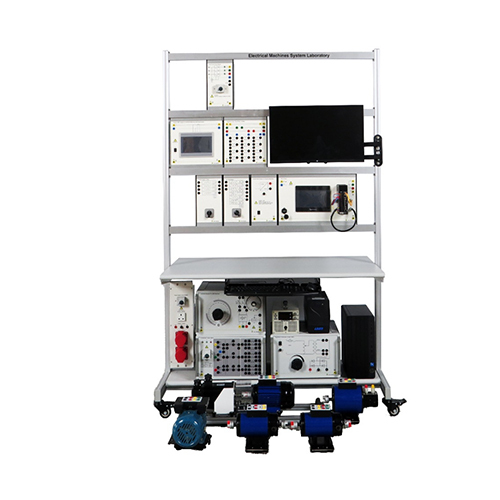

SMTE2518 လျှပ်စစ်စက်များ စနစ်ဓာတ်ခွဲခန်း လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ
၁။ ထုတ်ကုန်မိတ်ဆက်
၁.၁ ထုတ်ကုန်ဖော်ပြချက်
မော်တာစနစ်ဓာတ်ခွဲခန်းသည် မော်တာအမျိုးမျိုး၏ လုပ်ဆောင်ချက်များကို လေ့လာရန်အသုံးပြုသည့် သင်ကြားရေးကိရိယာတစ်ခုဖြစ်သည်။ စနစ်သည် မော်တာအမျိုးမျိုး၏ အသုံးပြုမှုမူများနှင့် မော်တာအမျိုးမျိုး၏ ဝန်စွမ်းရည်ကို သင်ကြားပေးနိုင်ပြီး ဘရိတ်စနစ်မှတစ်ဆင့် ဝန်စွမ်းရည်၏ သီးခြားတန်ဖိုးများကို တိုင်းတာနိုင်သည်။ မော်တာစနစ်ဓာတ်ခွဲခန်းတွင် အပိုင်းသုံးပိုင်းပါဝင်သည်။ ပထမအပိုင်းမှာ ပါဝါထောက်ပံ့မှုအမျိုးမျိုးပါဝင်သော ပါဝါထောက်ပံ့မှုအစိတ်အပိုင်းအမျိုးမျိုးဖြစ်သည်။ ဒုတိယအပိုင်းမှာ ဒေတာရှာဖွေခြင်းနှင့် ဘရိတ်အုပ်ခြင်းအတွက် တာဝန်ရှိသော တိုင်းတာမှုနှင့် ဘရိတ်အုပ်ယူနစ်ဖြစ်သည်။ တတိယအပိုင်းမှာ အဓိကအားဖြင့် single-phase induction မော်တာများ၊ three-phase asynchronous မော်တာများ၊ three-phase multi-function စက်များ၊ multi-function DC စက်များ၊ AC နှင့် DC universal မော်တာများနှင့် အခြားမော်တာများဖြစ်သော မော်တာအမျိုးမျိုးဖြစ်သည်။ ဤစနစ်တွင် servo မော်တာသည် ဘရိတ်အုပ်ခြင်းကို လုပ်ဆောင်ရန် တာဝန်ရှိသည်။ ဤဘရိတ်အုပ်ခြင်းကို အသုံးပြုခြင်း၏ အားသာချက်မှာ ဘရိတ်အုပ်ခြင်းဒေတာကို တိကျစွာရယူနိုင်ခြင်းဖြစ်သည်။
၁.၂ ထုတ်ကုန်အင်္ဂါရပ်များ
၁။ ထုတ်ကုန်တွင် လှပသောအသွင်အပြင်ဒီဇိုင်းရှိပြီး ပေါ့ပါးပြီး တာရှည်ခံပစ္စည်းများဖြင့် ပြုလုပ်ထားပြီး ခိုင်ခံ့ပြီး တာရှည်ခံသည်။
၂။ ထုတ်ကုန်တွင် three-phase AC၊ single-phase AC နှင့် DC အပါအဝင် ပါဝါထောက်ပံ့မှုအမျိုးမျိုးရှိနိုင်သည်။
၃။ ထုတ်ကုန်မော်ဂျူးများသည် ကြွယ်ဝပြီး သင်ကြားမှုအမျိုးမျိုးအတွက် အသုံးပြုနိုင်ပါသည်။
၄။ ထုတ်ကုန်သည် ဒစ်ဂျစ်တယ်အသွင်ပြောင်းခြင်းကို ပံ့ပိုးပေးပြီး ဒစ်ဂျစ်တယ်ရယူခြင်းနှင့် ထိန်းချုပ်ခြင်းကို လုပ်ဆောင်နိုင်သည်။
၂။ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
၂.၁ နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
ပါဝါထောက်ပံ့မှု သတ်မှတ်ချက်များ- သုံးဆင့် AC380V;
ဘက်စုံသုံး DC မော်တာ သတ်မှတ်ချက်များ- 2000 rpm၊ 220V၊ 0.2kW; လုပ်ဆောင်ချက်များ- parallel၊ series နှင့် compound winding မော်တာ/ဂျင်နရေတာ;
အထွေထွေမော်တာ (DC နှင့် AC) သတ်မှတ်ချက်များ- 3000rpm၊ 220V၊ 0.25kW;
အလုပ်လုပ်သော capacitor နှင့် auxiliary capacitor ပါရှိသော single-phase induction မော်တာ သတ်မှတ်ချက်များ- 2870 rpm၊ 0.37kW
သုံးဆင့် asynchronous မော်တာ သတ်မှတ်ချက်များ၊ 1380 rpm၊ 690/400V၊ 0.37kW
သုံးဆင့် ဘက်စုံသုံး မော်တာ သတ်မှတ်ချက်များ၊ 1420/1500 rpm၊ 400/230 V၊ 0.27 kW; slip ring ပါရှိသော three-phase asynchronous မော်တာ၏ လုပ်ဆောင်ချက်များ၊ three-phase synchronous မော်တာ၏ လုပ်ဆောင်ချက်များ၊
ထိန်းညှိထားသော high voltage DC power supply parameters: 1000W, 500V;
Three-phase capacitive load parameters: 3x 1µF / 2µF / 4µF / 8µF;
Transformer trainer parameters: 300 VA, motor protection switch ပါရှိသည်; Input voltage: 3x 230/400V, 50/60Hz, output 6x 115V;
အလုပ်လုပ်သောပတ်ဝန်းကျင်အခြေအနေများ: ပတ်ဝန်းကျင်အပူချိန် -10℃～+40℃, relative humidity < 85% (25℃)။
2.2 အတိုင်းအတာနှင့်အလေးချိန်
အတိုင်းအတာ: 1300x750x2000mm
အလေးချိန်: 150kg

၃။ ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်ခြင်း
၃.၁ ထုတ်ကုန်အဓိကအစိတ်အပိုင်း
အမည်မရှိပါ
၁ အလူမီနီယမ်သတ္တုစပ်ပရိုဖိုင်ဘောင်
၂ မော်တာသုံးဆင့်ပါဝါခလုတ်
၃ ပညာရေးဆိုင်ရာ RMS ဗို့အား/လက်ရှိ/ပါဝါတိုင်းတာသည့်ကိရိယာစနစ်
၄ သုံးဆင့် capacitive load၊ အဆင့် ၁၄ ခု၊ 3x 1µF / 2µF / 4µF / 8µF
၅ လေးတိုင် disconnect switch
၆ Star-delta switch
၇ မော်တာ exciter အတွက် ပါဝါထောက်ပံ့မှု၊ 110W
၈ Servomotor brake system (servomotor ပါဝင်သည်)
၉ ချိန်ညှိနိုင်သော သုံးဆင့်မော်တာ circuit breaker ပါသည့် မိန်းပါဝါထောက်ပံ့မှု
၁၀ 300W စက် load နှင့် resistor bank
၁၁ Transformer trainer၊ 300 VA၊ မော်တာကာကွယ်မှုခလုတ်ပါရှိသည်
၁၂ Servomotor
၁၃ လည်ပတ်မှုနှင့် အရန် capacitor ပါရှိသော single-phase induction မော်တာ၊ 2870 rpm၊ 0.37 kW
၁၄ မော်နီတာ
၁၅ ကီးဘုတ်နှင့် မောက်စ်
၁၆ UPS ပါဝါထောက်ပံ့မှု
၁၇ ထိန်းညှိထားသော high-voltage DC ပါဝါထောက်ပံ့မှု
၁၈ ထိန်းညှိ transformer၊ exciter
၁၉ 0-200 V
၂၀ PC host
၂၁ သုံးဆင့် asynchronous မော်တာ၊ ၁၃၈၀ rpm၊ ၆၉၀/၄၀၀V၊ ၀.၃၇kW
၂၂ သုံးဆင့် multifunction စက်၊ ၁၄၂၀/၁၅၀၀ rpm၊ ၄၀၀/၂၃၀ V၊ ၀.၂၇ kW
၂၃ multifunction DC စက် ၂၀၀၀ rpm၊ ၂၂၀V၊ ၀.၂kW
၃.၂ ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
အမည်မရှိပါ
၁ စက်မှုလုပ်ငန်းသုံး ပလပ် ပါဝါကြိုး
၂ အစိမ်းရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး
၃ အနီရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး
၄ အဝါရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး
၅ အနက်ရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး
၆ အပြာရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး
၇ နှစ်ရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး
၈ PC ပါဝါလိုင်း
၉ HDMI မော်နီတာ ကြိုး
၁၀ မော်နီတာ ပါဝါကြိုး
၁၁ ပလပ်ပေါက်
၁၂ ပါဝါ extension ကြိုး
၁၃ USB မှ ၄၈၅ ကြိုး
၁၄ U-ပုံသဏ္ဍာန် ဝါယာကြိုး ပလပ်
၁၅ ဒစ်ဂျစ်တယ် မာလ်တီမီတာ
၁၆ ဆော့ဖ်ဝဲ USB flash drive
၁၇ USB ကြိုး
၁၈ အပို terminal
၁၉ ဒစ်ဂျစ်တယ် မာလ်တီမီတာ အပိုဘက်ထရီ
၂၀ အပိုသုံးပလပ်
၂၁ ဖျူ့စ်
၄။ ထုတ်ကုန်ဖွဲ့စည်းပုံစာရင်း
အမည်မရှိ အရေအတွက်
၁ မော်တာများအတွက် သုံးဆင့်ပါဝါခလုတ် ၁
၂ ပညာရေးဆိုင်ရာ RMS ဗို့အား/လက်ရှိ/ပါဝါတိုင်းတာသည့်ကိရိယာစနစ် ၁
၃ သုံးဆင့် capacitive load၊ အဆင့် ၁၄၊ ၃x 1µF / 2µF / 4µF / 8µF ၁
၄ လေးတိုင် disconnect switch ၁
၅ Star-delta switch ၁
၆ မော်တာ exciter အတွက် ပါဝါထောက်ပံ့မှု၊ 110W ၁
၇ Servo motor brake system (servo motor ပါဝင်သည်) ၁
၈ ချိန်ညှိနိုင်သော သုံးဆင့်မော်တာ circuit breaker ပါသည့် မိန်းပါဝါထောက်ပံ့မှု ၁
၉ 300W စက် load နှင့် resistor bank ၁
၁၀ Transformer trainer၊ 300 VA၊ မော်တာကာကွယ်မှုခလုတ်ပါသည့် ၁
၁၁ Servo motor ၁
၁၂ လည်ပတ်မှုနှင့် အရန် capacitor များပါသည့် single-phase induction motor၊ 2870 rpm၊ 0.37 kW ၁
၁၃ မော်နီတာ ၁
၁၄ ကီးဘုတ်နှင့် mouse ၁
၁၅ UPS ပါဝါထောက်ပံ့မှု ၁
၁၆ ထိန်းညှိထားသော မြင့်မားသောဗို့အား DC ပါဝါထောက်ပံ့မှု ၁
၁၇ ထိန်းညှိပေးသော ထရန်စဖော်မာ၊ လှုံ့ဆော်ကိရိယာ ၁
၁၈ ၀-၂၀၀ V ၁
၁၉ PC host ၁
၂၀ သုံးဆင့် asynchronous မော်တာ၊ ၁၃၈၀ rpm၊ ၆၉၀/၄၀၀V၊ ၀.၃၇kW ၁
၂၁ သုံးဆင့် multifunction စက်၊ ၁၄၂၀/၁၅၀၀ rpm၊ ၄၀၀/၂၃၀ V၊ ၀.၂၇ kW ၁
၂၂ ဘက်စုံသုံး DC စက် ၂၀၀၀ rpm၊ ၂၂၀V၊ ၀.၂kW ၁
၂၃ ယူနီဗာဆယ် မော်တာ (DC နှင့် AC) ၁
၂၄ မော်တာအတွက် သုံးဆင့် power switch ၂
၂၅ စက်မှုလုပ်ငန်းသုံး plug ပါဝါကြိုး ၁၀
၂၆ အစိမ်းရောင် ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး ၁၀
၂၇ အနီရောင် ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး ၁၀
၂၈ အဝါရောင် ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး ၁၀
၂၉ အနက်ရောင် ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး ၁၀
၃၀ အပြာရောင် ၄ မီလီမီတာ ဘေးကင်းရေးချိတ်ဆက်ကြိုး ၅
၃၁ နှစ်ရောင် ၄ မီလီမီတာ ဘေးကင်းရေး ချိတ်ဆက်ကြိုး ၁
၃၂ HDMI မော်နီတာကြိုး ၁
၃၃ မော်နီတာ ပါဝါကြိုး ၁
၃၄ ပလပ်ပေါက် ၁
၃၅ ပါဝါတိုးချဲ့ကြိုး ၆
၃၆ USB မှ ၄၈၅ ကြိုး ၂
၃၇ U-ပုံသဏ္ဍာန် ဝါယာကြိုးပလပ် ၂၀
၃၈ ဒစ်ဂျစ်တယ် မာလ်တီမီတာ ၁
၃၉ ဆော့ဖ်ဝဲ USB ဖလက်ရှ်ဒရိုက် ၁
၄၀ USB ကြိုး ၁
၄၁ ဒစ်ဂျစ်တယ် မာလ်တီမီတာ အပိုဘက်ထရီ ၁
၄၂ အပိုပလပ်သုံးခု ၁
၄၃ သတ်မှတ်ချက်များ အမျိုးမျိုးရှိသော ဖျူဆယ် ၂၀
၅။ ထုတ်ကုန်သင်ကြားရေး စမ်းသပ်ချက်စာရင်း (အသေးစိတ်အတွက် စမ်းသပ်ချက်လမ်းညွှန်ကိုကြည့်ပါ)
(၁) သုံးဆင့်အထီးကျန်ထရန်စဖော်မာအဖြစ် အထွေထွေထရန်စဖော်မာ၏ ဝါယာကြိုးစမ်းသပ်ချက်
(၂) အော်တိုထရန်စဖော်မာအဖြစ် အထွေထွေထရန်စဖော်မာ၏ ဝါယာကြိုးစမ်းသပ်ချက်
(၃) DC ဘက်စုံလုပ်ဆောင်ချက်မော်တာ၏ စီးရီးလှုံ့ဆော်မှုဝါယာကြိုးနှင့် ရှေ့သို့နှင့် ပြောင်းပြန်လည်ပတ်မှု စမ်းသပ်ချက်
(၄) DC ဘက်စုံလုပ်ဆောင်ချက်မော်တာ၏ Shunt လှုံ့ဆော်မှုဝါယာကြိုးနှင့် ရှေ့သို့နှင့် ပြောင်းပြန်လည်ပတ်မှု စမ်းသပ်ချက်
(၅) DC ဘက်စုံလုပ်ဆောင်ချက်မော်တာ၏ သီးခြားလှုံ့ဆော်မှုဝါယာကြိုးနှင့် ရှေ့သို့နှင့် ပြောင်းပြန်လည်ပတ်မှု စမ်းသပ်ချက်
(၆) AC နှင့် DC ၏ ဝါယာကြိုးနှင့် ရှေ့သို့နှင့် ပြောင်းပြန်လည်ပတ်မှု စမ်းသပ်ချက် အထွေထွေမော်တာ
(၇) တစ်ဆင့် induction မော်တာ၏ ဝါယာကြိုးချိတ်ဆက်မှုနှင့် ရှေ့သို့နှင့်နောက်သို့ လည်ပတ်မှုစမ်းသပ်ချက်
(၈) သုံးဆင့် asynchronous မော်တာ၏ ဝါယာကြိုးချိတ်ဆက်မှုနှင့် ရှေ့သို့နှင့်နောက်သို့ လည်ပတ်မှုစမ်းသပ်ချက်
(၉) သုံးဆင့် synchronous လျှပ်စစ်မော်တာ ဂျင်နရေတာ ဝါယာကြိုးချိတ်ဆက်မှု စမ်းသပ်ချက်
(၁၀) starter ပါသည့် DC multifunctional မော်တာ ဝါယာကြိုးချိတ်ဆက်မှုနှင့် လည်ပတ်မှုစမ်းသပ်ချက်
(၁၁) ဓာတ်အားလိုင်း၏ reactive power ကို လျော်ကြေးပေးရန် မတူညီသော capacitor များကို အသုံးပြုပါ
(၁၂) သုံးဆင့် asynchronous မော်တာ load capacitor စမ်းသပ်ချက် စမ်းသပ်ချက်ကို simulate လုပ်ရန် servo brake စနစ်ကို အသုံးပြုပါ
(၁၃) AC/DC universal မော်တာ load capacitor စမ်းသပ်ချက် စမ်းသပ်ချက်ကို simulate လုပ်ရန် servo brake စနစ်ကို အသုံးပြုပါ
(၁၄) တစ်ဆင့် capacitor မော်တာ load capacitor စမ်းသပ်ချက် စမ်းသပ်ချက်ကို simulate လုပ်ရန် servo brake စနစ်ကို အသုံးပြုပါ
(၁၅) DC multifunctional မော်တာ load capacitor စမ်းသပ်ချက် စမ်းသပ်ချက်ကို simulate လုပ်ရန် servo brake စနစ်ကို အသုံးပြုပါ
