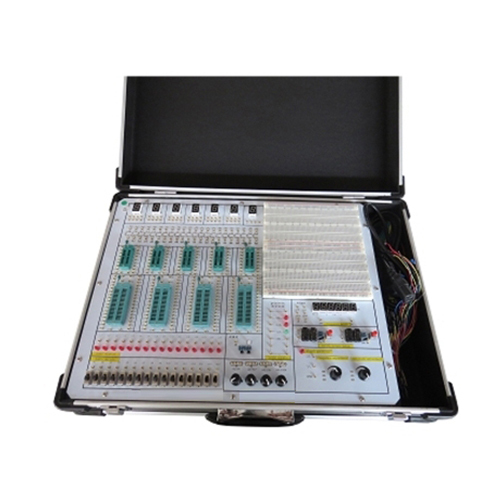

SMTE200 ဒစ်ဂျစ်တယ် အီလက်ထရွန်းနစ် သင်တန်းပို့ချသူ ကိရိယာ လျှပ်စစ်ဓာတ်ခွဲခန်း ပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်း သင်တန်းပစ္စည်းများထုတ်ကုန်မိတ်ဆက်-
ကိရိယာသည် ရွှေရောင်အပေါက်ကို အသုံးပြုထားပြီး စက်တွင် ဆက်စပ်ပစ္စည်းများအားလုံးတွင် အနုတ်လက္ခဏာ၊ အပေါင်းလက္ခဏာပုံနှိပ်စာလုံးများ ပါရှိပြီး၊ အချက်ပြအရင်းအမြစ် ကြိမ်နှုန်းမီတာကဲ့သို့သော ဆားကစ်အားလုံးကို CPLD ချစ်ပ်နှင့် နှစ်ထပ်ပြားဖြင့် ဖွဲ့စည်းထားပြီး အရည်အသွေးမြင့် ထုတ်ကုန်များကို ရွေးချယ်ကာ ကိရိယာအားလုံးသည် စမ်းသပ်မှုသေတ္တာတစ်ခုလုံး၏ အရည်အသွေးကို မြှင့်တင်ပေးပါသည်။ အပြုသဘောဆောင်သော အစိတ်အပိုင်းများ မရှိသောကြောင့် အတုအယောင်ပျက်စီးမှုဖြစ်နိုင်ခြေကို ထိရောက်စွာ လျှော့ချနိုင်ပြီး ရှောင်ရှားနိုင်သောကြောင့် စက်၏ အင်္ဂါရပ်များမှာ- အသုံးပြုရလွယ်ကူခြင်း၊ တာရှည်ခံခြင်း၊ ပြောင်းလွယ်ပြင်လွယ်ရှိသော စမ်းသပ်စီမံကိန်း၊ ဒစ်ဂျစ်တယ် သရုပ်ဖော်စမ်းသပ်မှုများကို အလွယ်တကူ ပြုလုပ်နိုင်သည်။ ဤသင်ယူမှုစက်သည် ကောလိပ်များနှင့် တက္ကသိုလ်များနှင့် အသက်မွေးဝမ်းကျောင်းနှင့် နည်းပညာကျောင်းများ၏ အီလက်ထရွန်းနစ်နည်းပညာ သင်ကြားမှုအမျိုးမျိုးအတွက် သင့်လျော်ပါသည်။
(၁) ပါဝါထောက်ပံ့မှု- ac input: 220 v + 10%, 50 Hz
Dc output: + 12 v / 300 ma, 5 v / 3 a rostrum များသည် အလိုအလျောက်ကာကွယ်မှုလုပ်ဆောင်ချက်ဖြစ်သည်။
(၂) အုပ်စုနှစ်စုပါ လက်စွဲတစ်ခုတည်းသော pulse circuit- အုပ်စုတစ်ခုစီသည် တစ်ချိန်တည်းတွင် pulses နှစ်ခုကို အပေါင်း သို့မဟုတ် အနုတ်လက္ခဏာဖြင့် ထုတ်ပေးနိုင်ပြီး၊ TTL အဆင့်အတွက် pulse amplitude။
(၃) function signal generator ကို output လုပ်နိုင်သည်- square wave, sine wave, triangular wave။ ၀ မီတာမှ ၁ မီတာအထိ စဉ်ဆက်မပြတ် ချိန်ညှိနိုင်သည်။ ပုံသေကြိမ်နှုန်း pulse source နံပါတ် ၆:၁ Hz၊ ၁၀ Hz နှင့် ၁၀၀ Hz၊ ၁ KHz၊ ၁၀ KHz၊ ၁၀၀ KHz; (CPLD ချစ်ပ်ဖြင့် ဖွဲ့စည်းထားသည်)
(၄) မြင့်မားသောတိကျမှုရှိသော ဒစ်ဂျစ်တယ်ကြိမ်နှုန်းမီတာခြောက်ခု၊ တိုင်းတာမှုအကွာအဝေး: ၀-၉.၉၉၉၉ MHz အမှား < ၁ Hz (CPLD ချစ်ပ်ဖြင့် ဖွဲ့စည်းထားသည်)
(၅) logic level input နှင့် display:
A၊ လွတ်လပ်သော logic level switch ၁၆ ခု: "၀", "၁" level ကို output လုပ်နိုင်သည် (positive logic အတွက်)။
B၊ အနီရောင် led များနှင့် driver circuit logic level display circuit ၁၆ ခုဖြင့် ဖွဲ့စည်းထားသည်။
C၊ logical pen (၀ မှ ၅ v အတွင်း အရောင်ကို စဉ်ဆက်မပြတ်ပြောင်းလဲနိုင်သည်)
(၆) ဒစ်ဂျစ်တယ်ပြွန်ပြသမှု-
A၊ ရှစ်ခုအနက် ခြောက်ခု၊ LED ဒစ်ဂျစ်တယ်ပြွန် BCD ကုဒ်ဒီကုဒ်ပြသမှုပတ်လမ်း၊
B၊ ရှစ်ခုပါ LED ဒစ်ဂျစ်တယ်ပြွန် ၁ ခု၊ ပင်အားလုံးကြိုး၊ ဒစ်ဂျစ်တယ်ပြွန်စမ်းသပ်မှုများအတွက်အသုံးပြုသည်။
(၇) ထိုင်ဝမ်ပေါင်မုန့်ပြားပြား ၄ ခု၊ ကြီး ၄ ခု၊ သေး ၄ ခု၊
(၈) ၂၀ core အပေါက် IC socket ၆ ခု၊ ၄၀ core အပေါက် IC socket ငါးခု၊ IC ချစ်ပ်အမျိုးမျိုးကို ဖြည့်ဆည်းနိုင်သည်။
(၉) ခုခံမှုပိုတင်စီအိုမီတာ ၄ ခုသာ။
(၁၀) Analog circuit buffet စမ်းသပ်ဧရိယာ၊ conversion connection ထဲသို့ device pin များထည့်ရန် အုပ်စု ၂၂ ခု၊ အပေါက် ၂ ခုစီပါဝင်သော အုပ်စုတစ်ခုစီ
စမ်းသပ်ပရောဂျက်ကို အကြံပြုပါ
၁။ TTL ပေါင်းစပ် logical gate parameters များ စမ်းသပ်ခြင်းနှင့် အသုံးပြုခြင်း
၂။ CMOS ပေါင်းစပ် logical gate ၏ စမ်းသပ်ချက်များ
၃။ gate သည် စမ်းသပ်ချက်၏ logic function
၄။ ဘုံပေါင်းစပ် logic function device စမ်းသပ်မှု
၅။ half adder၊ full adder နှင့် logic operation စမ်းသပ်မှု
၆၊ လူခုနစ်ဦး မဲပေးသည့် circuit နှင့် သွေးအမျိုးအစား ထောက်လှမ်းခြင်း circuit
၇၊ RS trigger function စမ်းသပ်မှု
၈၊ JK၊ D trigger logic function နှင့် စမ်းသပ်မှု၏ အဓိက parameters များ
၉ နှင့် ၃ state output နှင့် latch
၁၀၊ asynchronous binary counter စမ်းသပ်မှု
၁၁၊ synchronous binary counter
၁၂၊ shift register ၏ functional စမ်းသပ်မှု
၁၃၊ ရေတွက်ခြင်း၊ decoding၊ display circuit စမ်းသပ်မှု
၁၄၊ 555 integrated circuits နှင့် application
၁၅၊ waveform နှင့် monostable trigger
၁၆။ sequence detector
၁၇၊ D/A D/A converters
၁၈၊ A/D analog-to-digital converter
၁၉၊ traffic light controller ကို manual လုပ်နိုင်သည် ကြားဝင်ဆောင်ရွက်မှု
၂၀ နှင့် ဒစ်ဂျစ်တယ် အီလက်ထရွန်းနစ် နာရီဒီဇိုင်း
၂၁၊ ဒစ်ဂျစ်တယ် ကြိမ်နှုန်းမီတာ
၂၂၊ မော်တော်ကား နောက်မီးထိန်းချုပ်မှု စမ်းသပ်ချက်
