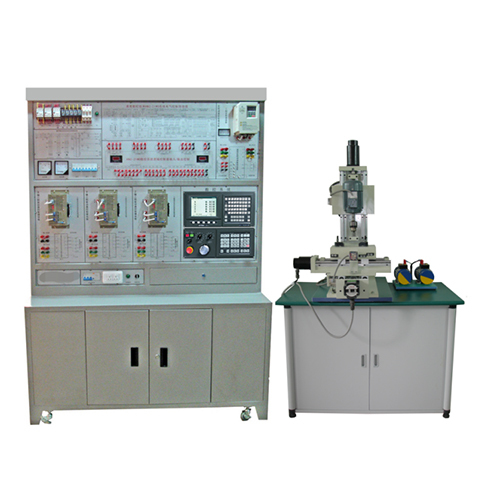

SMTE120 CNC Milling စက် ဘက်စုံလေ့ကျင့်ရေး Workbench လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ၁။ ဖော်ပြချက်
ဂဏန်းထိန်းချုပ်မှုနည်းပညာကို ကျယ်ကျယ်ပြန့်ပြန့်အသုံးချမှုဖြင့် ကျောင်းသည် ထုတ်လုပ်မှု၊ နည်းပညာဝန်ဆောင်မှုနှင့် အခြားရာထူးများတွင် လက်တွေ့ကျပြီး ကျွမ်းကျင်သောပညာရှင်များကို ပြုစုပျိုးထောင်ရန်၊ ကျောင်းသားများ၏ လက်တွေ့စွမ်းရည်နှင့် ပြဿနာဖြေရှင်းနိုင်စွမ်းကို ပိုမိုတိုးတက်ကောင်းမွန်စေရန်နှင့် CNC စနစ်၏ထိန်းချုပ်မှုကို ပြည့်စုံစွာလေ့လာခြင်းနှင့် ကျွမ်းကျင်အောင်လုပ်ဆောင်ရန် ပိုမိုအာရုံစိုက်လာပါသည်။ နိယာမ၊ ဂဏန်းထိန်းချုပ်မှုပရိုဂရမ်းမင်း၊ လျှပ်စစ်ဒီဇိုင်းနည်းလမ်းများနှင့် တပ်ဆင်ခြင်း၊ စတင်အသုံးပြုခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း။ သို့သော် ကောလိပ်အများစုတွင် ထိုကဲ့သို့သော CNC လေ့ကျင့်ရေးပစ္စည်းကိရိယာများ ချို့တဲ့မှုနှင့် ရင်ဆိုင်နေရသည်။ ဤရည်ရွယ်ချက်အတွက် ကုမ္ပဏီသည် CNC ကြိတ်စက်၏ အီလက်ထရွန်းနစ်ထိန်းချုပ်မှုစနစ်၏ နိယာမနှင့် စတင်အသုံးပြုခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုစမ်းသပ်ခုံအတွက် အလုပ်သင်ကိရိယာကို တီထွင်ခဲ့သည်။ ဤကိရိယာကို အသုံးပြုခြင်းဖြင့် ကျောင်းသားများသည် CNC ကြိတ်စက်စနစ်၏ ထိန်းချုပ်မှုနိယာမ၊ လျှပ်စစ်ဒီဇိုင်းနည်းလမ်း၊ အစိတ်အပိုင်းရွေးချယ်မှု၊ ကြိတ်စက်၏ လျှပ်စစ်တပ်ဆင်ခြင်းနှင့် debugging၊ ချို့ယွင်းချက်ရှာဖွေခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း၊ အစိတ်အပိုင်းပရိုဂရမ်းမင်းနှင့် ဂရပ်ဖစ်သရုပ်ဖော်ခြင်းလုပ်ဆောင်မှုစသည်တို့ကို ကျွမ်းကျင်စွာလုပ်ဆောင်နိုင်သည်။ အလုပ်သင်အကျိုးသက်ရောက်မှု။ စမ်းသပ်ကိရိယာ၏ အဓိကအစိတ်အပိုင်းများသည် စက်မှုထိန်းချုပ်မှုထုတ်ကုန်များဖြစ်သည်။
၂။ လုပ်ဆောင်ချက်လိုအပ်ချက်များ
၁) ဤစမ်းသပ်ခုံသည် CNC စက်ကိရိယာများ၏ လျှပ်စစ်ဒီဇိုင်း၊ CNC စက်ကိရိယာများ၏ ချို့ယွင်းချက်ဒီဇိုင်း၊ CNC စက်ကိရိယာများ၏ လျှပ်စစ်တပ်ဆင်ခြင်းနှင့် စက်ကိရိယာများ၏ ဂဏန်းထိန်းချုပ်မှုတို့နှင့် ကိုက်ညီစေရန် GSK990M ဂဏန်းထိန်းချုပ်မှုစနစ်ကို နက်နက်ရှိုင်းရှိုင်း ခွဲခြမ်းစိတ်ဖြာသည်။
၂) စက်ကိရိယာ (spindle၊ feed axis၊ lead screw၊ bearing၊ nut pair စသည်ဖြင့်) ကို စက်ပိုင်းဆိုင်ရာ ချိန်ညှိမှုနှင့် တပ်ဆင်မှုကို အကောင်အထည်ဖော်ရန်နှင့် CNC စက်ကိရိယာများ၏ electromechanical joint ချိန်ညှိမှုနှင့် ကိုက်ညီစေရန်အတွက် စမ်းသပ်ခုံတွင် semi-physical milling စက်ကို အသုံးပြုထားသည်။ milling စက်သည် drill chuck clamping tool ကို အသုံးပြု၍ workpiece ကို တိုက်ရိုက်စက်ဖြင့် စက်ပြုလုပ်သည်။
၃) စမ်းသပ်ခုံတွင် common fault points ၂၈ ခုနှင့် composite fault points များကို သတ်မှတ်နိုင်သည်။
၄) CNC စနစ်၏ built-in PLC editor သည် PC တွင် ladder diagram ကို download လုပ်နိုင်သည်။
၅) စမ်းသပ်ခုံတွင် engineering plastics နှင့် plexiglass များကို လုပ်ဆောင်ရန် semi-physical milling စက် တပ်ဆင်ထားသည်။
၃။ ထုတ်ကုန် အစိတ်အပိုင်းများ
CNC milling စက်၏ ပြည့်စုံသော စမ်းသပ်ပလက်ဖောင်းတွင် ကျယ်ပြန့်သော နံပါတ်တပ်ထားသော GSK990M numerical control system၊ machine tool electrical control interface board၊ spindle frequency conversion speed regulation experiment board၊ AC servo drive နှင့် servo motor၊ input နှင့် output module၊ low-voltage electrical components များနှင့် semi-physical milling machine တို့ဖြင့် ဖွဲ့စည်းထားသည်။
၄။ numerical control ၏ အခြေခံမူ
Numerical control console သည် ပြီးပြည့်စုံသော control system ကို ပေးစွမ်းသည်။ ထိန်းချုပ်မှုစနစ်တွင် GSK990 M ဂဏန်းသင်္ချာထိန်းချုပ်မှုနည်းပညာ၏ ပြီးပြည့်စုံသောစနစ်ပါရှိသည်။ console သည် ကျယ်ပြန့်သော GSK990M စနစ်၏ ထိန်းချုပ်မှုနိယာမနှင့်ဖွဲ့စည်းပုံကို ပြည့်စုံစွာခွဲခြမ်းစိတ်ဖြာပြီး အစစ်အမှန် CNC စက်ကိရိယာများ၏လိုအပ်ချက်များအရ လျှပ်စစ်ချိတ်ဆက်ထားသည်။ CNC စက်ကို CNC စက်ပြုလုပ်ခြင်းလုပ်ဆောင်ရန် အသုံးပြုနိုင်သည်။ တစ်ချိန်တည်းမှာပင်၊ CNC console သည် ထိန်းချုပ်မှုစနစ်အတွင်းရှိ CNC စက်ကိရိယာများ၏ အဖြစ်များသောချို့ယွင်းချက်များကို သတ်မှတ်ခြင်း၊ ပြုပြင်ခြင်းနှင့် အကဲဖြတ်ခြင်းအတွက် circuit fault system ကို ပံ့ပိုးပေးသည်။ fault system သည် circuit fault များကို သတ်မှတ်နိုင်သည့် fully open terminal interface ကို ပံ့ပိုးပေးသည်။ အဓိက device ချို့ယွင်းမှုနှင့် operating system ၏ internal fault များသည် ကျောင်းသားများက တိုင်းတာပြီး ဆုံးဖြတ်ရန်ဖြစ်သည်။ ဆရာသည် fault ကို သတ်မှတ်နိုင်ပြီး ကျောင်းသားသည် အွန်လိုင်းတိုင်းတာမှုနှင့် ပြဿနာရှာဖွေမှုကို သိရှိနိုင်ပြီး ပြဿနာရှာဖွေရန်အတွက် power-off တိုင်းတာမှုကိုလည်း သိရှိနိုင်ပြီး ကျောင်းသားများ၏ ပြဿနာကို ဖြေရှင်းနိုင်စွမ်းကို မြှင့်တင်နိုင်သည်။
၅။ လေ့ကျင့်ရေးပလက်ဖောင်းဖွဲ့စည်းပုံ
၁) ၎င်းတွင် control panel၊ လေ့ကျင့်ရေးစားပွဲနှင့် semi-physical milling machine တို့ပါဝင်သည်။ console ကို သံ double-layer matt dense spray structure၊ အလူမီနီယမ် panel ဖြင့် ပြုလုပ်ထားသည်။ လေ့ကျင့်ရေးစားပွဲသည် သံနှစ်ထပ် matt dense spray structure ဖြစ်ပြီး စားပွဲအပေါ်ယံသည် မီးဒဏ်ခံနိုင်၊ ရေစိုခံနိုင် နှင့် ဟောင်းနွမ်းမှုဒဏ်ခံနိုင်သော high-density board ဖြစ်သည်။ semi-physical milling machine သည် machine zero return၊ machine tool overtravel limit စသည်တို့ကို တိုက်ရိုက်ပြသနိုင်သည်။
၂) three-phase four-wire 380V AC power supply၊ leakage protector သည် total power supply ကို ထိန်းချုပ်ပြီး control panel ၏ power supply ကို key switch နှင့် start-stop switch ဖြင့် ထိန်းချုပ်သည်။ voltmeter သည် grid voltage ကို စောင့်ကြည့်ပြီး ammeter သည် device ၏ total operating current ကို စောင့်ကြည့်ပြီး indicator light များနှင့် fuse protection ပါရှိသည်။
၃) CNC system unit: ၎င်းသည် digital control feed axes ၃ ခုနှင့် analog spindle ၁ ခုကို ထိန်းချုပ်ရန် wide-number GSK990M system ကို အသုံးပြုသည်။
၄) Drive module: X/Y/Z feed axis သည် semi-open loop system တစ်ခုဖွဲ့စည်းရန် AC servo motor နှင့် servo drive ကို အသုံးပြုသည်။
၅) Spindle module: spindle motor ကို frequency converter ဖြင့် ထိန်းချုပ်ပြီး stepless frequency conversion speed ထိန်းညှိပေးသည်။
၆။ ထုတ်ကုန်၏ ထူးခြားသော အင်္ဂါရပ်များ-
ကုမ္ပဏီသည် CNC ထုတ်လုပ်မှုတွင် နှစ်ပေါင်းများစွာ အတွေ့အကြုံရှိသောကြောင့် ကျယ်ပြန့်သော GSK990M CNC စနစ်ကို အပြည့်အဝ ခွဲခြမ်းစိတ်ဖြာပြီး panel ပေါ်တွင် ပြသထားပြီး CNC milling စက်၏ လုပ်ဆောင်ချက်အားလုံးကို connector များဖြင့် ထိန်းချုပ်ထားသည်။ ထိန်းချုပ်မှုယူနစ်အားလုံးအတွက် ထိန်းချုပ်မှုနည်းလမ်းများမှာ အောက်ပါအတိုင်းဖြစ်သည်-
၁) စမ်းသပ်ခုံသည် universal milling စက်၏ ထိန်းချုပ်မှုပတ်လမ်း၏ ကမ္ဘာလုံးဆိုင်ရာမြေပုံကို ပြသထားသည်။ သင်တန်းသားသည် CNC milling စက်၏ ထိန်းချုပ်မှုနည်းလမ်းကို ပိုမိုနားလည်ရန် ဒီဇိုင်းပတ်လမ်း၏ သရုပ်ပြပုံအဖြစ် ဤပုံကို အသုံးပြုနိုင်သည်။
၂) ပွင့်လင်းသောဖွဲ့စည်းပုံ၊ မော်ဂျူလာဒီဇိုင်း- စမ်းသပ်ခုံသည် ကျယ်ပြန့်သော GSK990M ဂဏန်းသင်္ချာထိန်းချုပ်မှုစနစ်ကို ပြိုကွဲစေပြီး ထိန်းချုပ်မှု interface ကို စမ်းသပ်ခုံ၏ panel သို့ ချဲ့ထွင်ပြီးနောက် ထိန်းချုပ်မှုအတွက် module board တစ်ခုစီနှင့် ချိတ်ဆက်ရန် terminal block ကို အသုံးပြုသည်။
၃) Three-phase inverter control unit- ကြိမ်နှုန်းပြောင်းလဲခြင်းထိန်းချုပ်မှုကို ဆောင်ရွက်ရန်၊ သင်တန်းသားများ၏ လက်တွေ့စွမ်းရည်ကို မြှင့်တင်ရန်နှင့် ထိန်းချုပ်မှုလုပ်ငန်းစဉ်ရှိ အမှားများကို နားလည်မှုနှင့် ခွဲခြမ်းစိတ်ဖြာမှုကို မြှင့်တင်ရန် patch cord မှတစ်ဆင့် ဂဏန်းသင်္ချာထိန်းချုပ်မှုစနစ်နှင့် ချိတ်ဆက်ပါ။ ၄) Servo drive control unit: servo drive control အတွက် patch cord မှတစ်ဆင့် CNC system နှင့် ချိတ်ဆက်ပြီး သင်တန်းသားများ၏ လက်တွေ့လုပ်ဆောင်နိုင်စွမ်းကို မြှင့်တင်ပေးပြီး သင်တန်းသားများအား servo controller အတွက် ပြည့်စုံသော နားလည်မှုနှင့် ခွဲခြမ်းစိတ်ဖြာနိုင်စွမ်းကို ရရှိစေပါသည်။
၅) MP unit: စက်၏ coordinate motion ကို manual control လုပ်ရန်အတွက် patch cord မှတစ်ဆင့် CNC system နှင့် ချိတ်ဆက်ထားသည်။
၇။ CNC milling machine ၏ ပြည့်စုံသော စမ်းသပ် platform လေ့ကျင့်ရေးအစီအစဉ်
၁) အောက်ပါ စမ်းသပ် အလုပ်သင် ပရောဂျက်များကို လေ့ကျင့်ရေး platform မှတစ်ဆင့် ပြီးမြောက်အောင် လုပ်ဆောင်နိုင်ပါသည်။ CNC milling စက်စနစ်လည်ပတ်မှုနှင့် ပရိုဂရမ်းမင်းစမ်းသပ်မှု (တစ်ပိုင်း-ရူပဗေဒ milling စက်ဖြင့်)
spindle frequency conversion unit ၏ commissioning operation နှင့် fault diagnosis စမ်းသပ်မှု
AC servo motor လည်ပတ်မှုနှင့် fault diagnosis စမ်းသပ်မှု
Numerical Control Milling စက် လျှပ်စစ်ထိန်းချုပ်မှု ဒီဇိုင်းနှင့် ခွဲခြမ်းစိတ်ဖြာမှု စမ်းသပ်မှု
CNC milling စက်ကိရိယာ zero return စမ်းသပ်မှု
CNC စက်ကိရိယာ overrun limit စမ်းသပ်မှု
Numerical Control စနစ်၏ parameter setting စမ်းသပ်မှု
input နှင့် output signals များအသုံးပြုခြင်း
CNC milling စက်၏ အအေးပေးခြင်းနှင့် အလင်းရောင်နှင့် fault diagnosis စမ်းသပ်မှု
Screw pitch error compensation စမ်းသပ်မှု
CNC milling စက် အီလက်ထရွန်းနစ် handwheel စမ်းသပ်မှု
Machine tool RS232 serial communication စမ်းသပ်မှု
Milling စက် DNC processing စမ်းသပ်မှု
CNC milling စက် fault design exclusion test ၂၈ ခု
၂) manual programming နှင့် simulation processing training
① CNC milling စက် programming နှင့် simulation processing
က NC program ၏ structure၊ format နှင့် command system ကို ကျွမ်းကျင်စွာ တတ်မြောက်ခြင်း၊
ခ စနစ်တစ်ခုစီ၏ အခြေခံလုပ်ဆောင်ချက်များကို နားလည်ခြင်း၊
ဂ CNC milling စက်များ၏ အခြေခံ processing နည်းပညာကို နားလည်ခြင်း။ ② CNC milling စက် ပရိုဂရမ်းမင်းနှင့် လည်ပတ်မှု သင်တန်း
a CNC milling ပရိုဂရမ် တည်းဖြတ်ခြင်း မဟာဘွဲ့
b CNC milling စက်၏ အခြေခံလည်ပတ်မှုကို ကျွမ်းကျင်စေခြင်း
c CNC milling စက်စနစ်လုပ်ဆောင်ချက်၏ ကျွမ်းကျင်မှုအသုံးချခြင်း
d CNC milling တွင် အစိတ်အပိုင်းများ တပ်ဆင်ခြင်းနှင့် လုပ်ဆောင်ခြင်း
③ အဖြစ်များသော CNC စက်ကိရိယာ ချို့ယွင်းချက် ရှာဖွေခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း သင်တန်းကို နားလည်ခြင်း
CNC စက် ပြုပြင်ထိန်းသိမ်းမှုအတွက် အခြေခံလိုအပ်ချက်များနှင့် ပြဿနာရှာဖွေခြင်းနည်းလမ်းများ
အဖြစ်များသော ချို့ယွင်းချက် ကိုယ်တိုင်ရှာဖွေခြင်း နည်းပညာ
အဖြစ်များသော ပြဿနာရှာဖွေခြင်းနည်းလမ်းများ
အဖြစ်များသော ချို့ယွင်းချက်များနှင့် CNC စက်ကိရိယာများကို ကိုင်တွယ်ခြင်း
④ semi-physical milling စက် parameters:
Semi-physical milling စက်သည် workpieces များကို တိုက်ရိုက် လုပ်ဆောင်နိုင်ပြီး စက်ကိရိယာ zero return၊ စက်ကိရိယာ overtravel ကန့်သတ်ချက် စသည်တို့ကို ပြသနိုင်သည်။
Cross table အကျယ် (အရှည် × အနံ): 450mm × 170mm
Cross table T-slot နံပါတ်နှင့် အနံ: 3 × 12 mm
Spindle speed range: 20 ∽ 1500 rpm.
Spindle chuck clamping range: φ1 ~ φ13 mm
Workbench X-axis travel: 450mm
Workbench Y-axis travel: 250mm
Workbench Z-axis travel: 250mm
X, Y, Z axis travel: မြန်ဆန်စွာရွေ့လျားနိုင်သောအမြန်နှုန်း (အမြင့်ဆုံး) ≥ 4.0 / 4.0 / 3m / min
နေရာချထားမှုတိကျမှု: 0.02mm
အဓိကမော်တာပါဝါ: 750W
ထိန်းချုပ်စနစ်: GSK990M/DA98A (AC servo system)
စက်အတိုင်းအတာ: 850 × 800 × 1600 mm
8. CNC milling စက်၏ ပြည့်စုံသောစမ်းသပ်ခုံ outline drawing
9. စမ်းသပ်ပလက်ဖောင်းနည်းပညာဆိုင်ရာ parameters:
① Input power: AC380V (three-phase), 50HZ
② 28 fault assessments
③ အလုပ်လုပ်သောပတ်ဝန်းကျင်: အပူချိန် -200C ± 400 C
④ စက်တစ်ခုလုံး၏စွမ်းရည်: ≤ 3kVA; ⑤ ခုံအရွယ်အစား- အလျား × အနံ × အမြင့် (မီလီမီတာ) = ၁၃၇၀ မီလီမီတာ × ၆၀၀ မီလီမီတာ × ၁၈၉၀ မီလီမီတာ။
⑥ တစ်ဝက်တစ်ပျက် ရုပ်ပိုင်းဆိုင်ရာ ကြိတ်စက်အရွယ်အစား- အလျား × အနံ × အမြင့် (မီလီမီတာ) = ၁၂၀၀ မီလီမီတာ × ၈၀၀ မီလီမီတာ × ၂၃၀၀ မီလီမီတာ။
