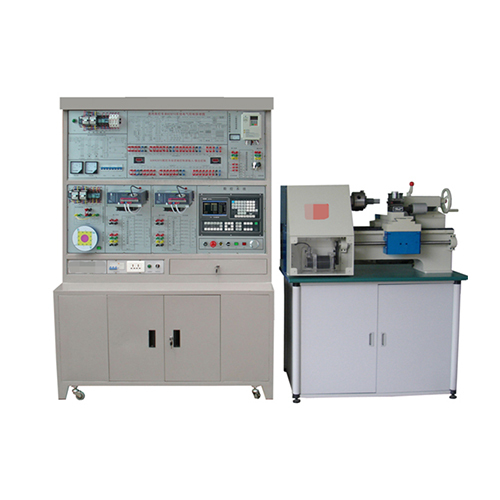

SMTE119 CNC လယ်ထွန် ဘက်စုံလေ့ကျင့်ရေး လုပ်ငန်းခွင် လျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပစ္စည်းကိရိယာများ၁။ ဖော်ပြချက်
ဂဏန်းသင်္ချာထိန်းချုပ်မှုနည်းပညာကို ကျယ်ကျယ်ပြန့်ပြန့်အသုံးချမှုဖြင့် ကျောင်းသည် ထုတ်လုပ်မှု၊ နည်းပညာဝန်ဆောင်မှုနှင့် အခြားရာထူးများတွင် လက်တွေ့ကျပြီး ကျွမ်းကျင်သောပညာရှင်များကို ပြုစုပျိုးထောင်ရန်၊ ကျောင်းသားများ၏ လက်တွေ့စွမ်းရည်နှင့် ပြဿနာဖြေရှင်းနိုင်စွမ်းကို ပိုမိုတိုးတက်ကောင်းမွန်စေရန်နှင့် CNC စနစ်၏ထိန်းချုပ်မှုကို ပြည့်စုံစွာလေ့လာခြင်းနှင့် ကျွမ်းကျင်အောင်လုပ်ဆောင်ရန် ပိုမိုအာရုံစိုက်လာပါသည်။ နိယာမ၊ ဂဏန်းသင်္ချာထိန်းချုပ်မှုပရိုဂရမ်းမင်း၊ လျှပ်စစ်ဒီဇိုင်းနည်းလမ်းများနှင့် တပ်ဆင်ခြင်း၊ စတင်အသုံးပြုခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း။ သို့သော် ကောလိပ်အများစုသည် ထိုကဲ့သို့သော CNC လေ့ကျင့်ရေးပစ္စည်းကိရိယာများ ချို့တဲ့မှုနှင့် ရင်ဆိုင်နေရသည်။ ဤရည်ရွယ်ချက်အတွက် ကုမ္ပဏီသည် CNC ကြိတ်စက်၏ အီလက်ထရွန်းနစ်ထိန်းချုပ်မှုစနစ်၏ နိယာမနှင့် စတင်အသုံးပြုခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုစမ်းသပ်ခုံအတွက် အလုပ်သင်ကိရိယာကို တီထွင်ခဲ့သည်။ ဤကိရိယာသည် ကျောင်းသားများအား CNC ကြိတ်စက်စနစ်၏ ထိန်းချုပ်မှုနိယာမ၊ လျှပ်စစ်ဒီဇိုင်းနည်းလမ်း၊ အစိတ်အပိုင်းများရွေးချယ်မှု၊ ကြိတ်စက်၏ လျှပ်စစ်တပ်ဆင်ခြင်းနှင့် စတင်အသုံးပြုခြင်း၊ ချို့ယွင်းချက်ရှာဖွေခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း၊ အစိတ်အပိုင်းပရိုဂရမ်းမင်းနှင့် ဂရပ်ဖစ်သရုပ်ဖော်ခြင်းလုပ်ငန်းစဉ်စသည်တို့ကို စက်မှုထုတ်လုပ်မှုနေရာသို့ရောက်ရှိရန် ကျွမ်းကျင်အောင်လုပ်ဆောင်နိုင်စေပါသည်။ အလုပ်သင်အကျိုးသက်ရောက်မှု။ စမ်းသပ်ကိရိယာ၏ အဓိကအစိတ်အပိုင်းများသည် စက်မှုထိန်းချုပ်မှုထုတ်ကုန်များဖြစ်သည်။ ၂။ လုပ်ဆောင်နိုင်စွမ်းလိုအပ်ချက်များ
၁) ဤစမ်းသပ်ခုံသည် GSK980TB2 ဂဏန်းသင်္ချာထိန်းချုပ်မှုစနစ်ကို CNC စက်ကိရိယာများ၏ လျှပ်စစ်ဒီဇိုင်း၊ CNC စက်ကိရိယာများ၏ ချို့ယွင်းချက်ဒီဇိုင်း၊ CNC စက်ကိရိယာများ၏ လျှပ်စစ်တပ်ဆင်မှုနှင့် စက်ကိရိယာများ၏ ဂဏန်းသင်္ချာထိန်းချုပ်မှုတို့နှင့် ကိုက်ညီစေရန် နက်နက်ရှိုင်းရှိုင်း ခွဲခြမ်းစိတ်ဖြာသည်။
၂) စမ်းသပ်ခုံသည် စက်ကိရိယာ၏ စက်ပိုင်းဆိုင်ရာ ချိန်ညှိမှုနှင့် တပ်ဆင်မှု (spindle၊ feed shaft၊ lead screw၊ bearing၊ nut pair စသည်တို့ အပါအဝင်) ကို အကောင်အထည်ဖော်ရန်နှင့် CNC စက်ကိရိယာများ၏ electromechanical joint ချိန်ညှိမှုနှင့် ကိုက်ညီစေရန် semi-physical lathe ကို အသုံးပြုသည်။
၃) Lathe သည် လှည့်စက်ခြင်းအတွက် လေးခုပါသော အစစ်အမှန် tool holder ကို အသုံးပြုသည်။
၄) စမ်းသပ်ခုံသည် common fault points ၂၈ ခုနှင့် composite fault points များကို သတ်မှတ်နိုင်သည်။
၅) စမ်းသပ်ခုံ၏ encoder၊ limit switch နှင့် machine zero return switch အစုံတစ်ခုစီ တပ်ဆင်ထားသည်။
၆) လှည့်ကိရိယာများ ၁ စုံ။
၇) စက်ကိရိယာတွင် cable နှင့် standard interface တပ်ဆင်ထားသည်။
၈) စမ်းသပ်ခုံတွင် အင်ဂျင်နီယာပလတ်စတစ်များနှင့် သစ်သားတုတ်များကို လုပ်ဆောင်နိုင်သည့် semi-physical lathe ၏ သရုပ်ပြမှုတစ်ခု တပ်ဆင်ထားသည်။
၃။ ထုတ်ကုန်အစိတ်အပိုင်းများ
CNC ሹካከት ပြည့်စုံသော စမ်းသပ်ပလက်ဖောင်းတွင် ကျယ်ပြန့်သောနံပါတ်ပါ GSK980TB2 ဂဏန်းထိန်းချုပ်မှုစနစ်၊ စက်ကိရိယာလျှပ်စစ်ထိန်းချုပ်မှု interface board၊ spindle frequency conversion speed regulation စမ်းသပ်ဘုတ်၊ လေးခုပါ automatic tool holder စမ်းသပ်ဘုတ်၊ three-phase AC stepping drive နှင့် stepping motor၊ input နှင့် output module၊ Low-voltage electrical components များနှင့် semi-physical lathe များ ပါဝင်သည်။
၄။ ဂဏန်းထိန်းချုပ်မှု၏ အခြေခံမူ
ဂဏန်းထိန်းချုပ်မှု console သည် ပြီးပြည့်စုံသော ထိန်းချုပ်စနစ်တစ်ခုကို ပံ့ပိုးပေးသည်။ ထိန်းချုပ်စနစ်တွင် GSK980TB2 ဂဏန်းထိန်းချုပ်မှုနည်းပညာ၏ ပြီးပြည့်စုံသောစနစ်တစ်ခုရှိသည်။ console သည် ကျယ်ပြန့်သော GSK980TB2 စနစ်၏ ထိန်းချုပ်မှုအခြေခံမူနှင့်ဖွဲ့စည်းပုံကို ပြည့်စုံစွာခွဲခြမ်းစိတ်ဖြာပြီး အစစ်အမှန် CNC ပစ္စည်းကိရိယာများ၏ လိုအပ်ချက်များနှင့်အညီ လျှပ်စစ်ချိတ်ဆက်ထားသည်။ CNC စက်ကို CNC စက်ဖြင့် လည်ပတ်နိုင်သည်။ တစ်ချိန်တည်းမှာပင်၊ CNC console သည် ထိန်းချုပ်မှုစနစ်အတွင်းရှိ CNC စက်ကိရိယာများ၏ အဖြစ်များသော အမှားများကို သတ်မှတ်ခြင်း၊ ပြုပြင်ခြင်းနှင့် အကဲဖြတ်ခြင်းအတွက် circuit fault system ကို ပံ့ပိုးပေးသည်။ fault system သည် circuit fault များကို သတ်မှတ်နိုင်သည့် fully open terminal interface ကို ပံ့ပိုးပေးသည်။ ကျောင်းသားများသည် စက်ပစ္စည်းချို့ယွင်းမှုနှင့် အတွင်းပိုင်း operating system ချို့ယွင်းမှုများကို တိုင်းတာခြင်းနှင့် ဆုံးဖြတ်ခြင်းအတွက်ဖြစ်သည်။ ဆရာ၊ ဆရာမက အမှားကို သတ်မှတ်နိုင်ပြီး ကျောင်းသားက အွန်လိုင်းတိုင်းတာမှုနဲ့ ပြဿနာရှာဖွေမှုကို သိရှိနိုင်ပြီး ပြဿနာရှာဖွေဖြေရှင်းဖို့အတွက် power-off တိုင်းတာမှုကိုလည်း သိရှိနိုင်ပြီး ကျောင်းသားတွေရဲ့ ပြဿနာကို ဖြေရှင်းနိုင်စွမ်းကို မြှင့်တင်ပေးနိုင်ပါတယ်။
၅။ လေ့ကျင့်ရေးပလက်ဖောင်းဖွဲ့စည်းပုံ
၁) ၎င်းတွင် control panel တစ်ခုနှင့် လေ့ကျင့်ရေးစားပွဲတစ်ခုနှင့် semi-physical lathe တစ်ခုပါဝင်သည်။ console ကို သံ double-layer matt dense spray structure၊ အလူမီနီယမ်ပြားဖြင့် ပြုလုပ်ထားသည်။ လေ့ကျင့်ရေးစားပွဲကို သံ double-layer matt dense spray structure ဖြင့် ပြုလုပ်ထားပြီး စားပွဲမျက်နှာပြင်သည် မီးဒဏ်ခံနိုင်သော၊ ရေစိုခံနိုင်သော နှင့် ဟောင်းနွမ်းမှုဒဏ်ခံနိုင်သော high-density board ဖြင့် ပြုလုပ်ထားသည်။ semi-physical lathe သည် စက် zero return၊ စက်ကိရိယာ overtravel limit စသည်တို့ကို တိုက်ရိုက်ပြသနိုင်သည်။
၂) three-phase four-wire 380V AC power supply၊ leakage protector သည် total power supply ကို ထိန်းချုပ်ပြီး control panel ၏ power supply ကို key switch နှင့် start-stop switch ဖြင့် ထိန်းချုပ်သည်။ voltmeter သည် grid voltage ကို စောင့်ကြည့်ပြီး ammeter သည် ပစ္စည်း၏ total operating current ကို စောင့်ကြည့်ပြီး indicator light များနှင့် fuse protection ပါရှိသည်။ ၃) CNC စနစ်ယူနစ်- ၎င်းသည် ဒစ်ဂျစ်တယ်ထိန်းချုပ်မှု feed ဝင်ရိုးနှစ်ခုနှင့် အန်နာလော့ spindle တစ်ခုကို ထိန်းချုပ်ရန် ကျယ်ပြန့်သော GSK980TB2 စနစ်ကို အသုံးပြုသည်။
၄) မောင်းနှင်မော်ဂျူး- X/Z feed ဝင်ရိုးသည် AC stepper မော်တာနှင့် stepper drive ကို အသုံးပြု၍ semi-open loop စနစ်တစ်ခု ဖွဲ့စည်းသည်။
၅) Spindle မော်ဂျူး- spindle မော်တာကို frequency converter ဖြင့် ထိန်းချုပ်ပြီး stepless frequency conversion speed ထိန်းညှိမှုကို ဖော်ဆောင်သည်။
၆) ကိရိယာကိုင်ဆောင်သည့် မော်ဂျူး- ဓားရွေးချယ်မှုထိန်းချုပ်မှုကို ဖော်ဆောင်ရန် လေးနေရာပါ အလိုအလျောက်ကိရိယာကိုင်ဆောင်သည့် ကိရိယာကိုင်ဆောင်မှုကို အသုံးပြုသည်။
၆။ ထုတ်ကုန်၏ ထူးခြားသော အင်္ဂါရပ်များ-
ကုမ္ပဏီသည် CNC ထုတ်လုပ်မှုတွင် နှစ်ပေါင်းများစွာ အတွေ့အကြုံရှိသောကြောင့် ကျယ်ပြန့်သော GSK980TB2 CNC စနစ်ကို panel ပေါ်တွင် အပြည့်အဝ ခွဲခြမ်းစိတ်ဖြာပြီး ပြသထားပြီး CNC lathe ၏ လုပ်ဆောင်ချက်အားလုံးကို connector များဖြင့် ထိန်းချုပ်ထားသည်။ ထိန်းချုပ်မှုယူနစ်အားလုံးအတွက် ထိန်းချုပ်မှုနည်းလမ်းများမှာ အောက်ပါအတိုင်းဖြစ်သည်။
၁) စမ်းသပ်ခုံသည် အထွေထွေ lathe ထိန်းချုပ်မှုပတ်လမ်း၏ ကမ္ဘာလုံးဆိုင်ရာမြေပုံကို ပြသထားသည်။ သင်တန်းသားသည် CNC lathe ၏ ထိန်းချုပ်မှုနည်းလမ်းကို ပိုမိုနားလည်ရန် ဒီဇိုင်းပတ်လမ်း၏ သရုပ်ပြပုံအဖြစ် ဤပုံကို အသုံးပြုနိုင်သည်။
၂) ပွင့်လင်းသောဖွဲ့စည်းပုံနှင့် မော်ဂျူလာဒီဇိုင်း- စမ်းသပ်ခုံသည် ကျယ်ပြန့်သောနံပါတ်ပါ GSK980TB2 CNC စနစ်ကို ပြိုကွဲစေပြီး ထိန်းချုပ်မှု interface ကို စမ်းသပ်ခုံ၏ panel သို့ ချဲ့ထွင်ပြီးနောက် ထိန်းချုပ်မှုအတွက် module board တစ်ခုစီနှင့် ချိတ်ဆက်ရန် terminal block ကို အသုံးပြုသည်။
၃) Three-phase inverter control unit- ကြိမ်နှုန်းပြောင်းလဲခြင်းထိန်းချုပ်မှုကို ဆောင်ရွက်ရန်၊ သင်တန်းသားများ၏ လက်တွေ့လုပ်ဆောင်နိုင်စွမ်းကို မြှင့်တင်ရန်နှင့် ထိန်းချုပ်မှုလုပ်ငန်းစဉ်တွင် အမှားအယွင်းများကို နားလည်မှုနှင့် ခွဲခြမ်းစိတ်ဖြာမှုကို မြှင့်တင်ရန် patch cord မှတစ်ဆင့် numerical control system နှင့် ချိတ်ဆက်ပါ။ ၄) Stepper drive control unit: servo drive control အတွက် patch cord မှတစ်ဆင့် CNC system နှင့် ချိတ်ဆက်ပြီး သင်တန်းသားများ၏ လက်တွေ့လုပ်ဆောင်နိုင်စွမ်းကို မြှင့်တင်ပေးပြီး သင်တန်းသားများအား step controller အတွက် ပြည့်စုံသော နားလည်မှုနှင့် ခွဲခြမ်းစိတ်ဖြာနိုင်စွမ်းကို ရရှိစေပါသည်။
၅) MP unit: စက်၏ coordinate motion ကို manual control လုပ်ရန်အတွက် patch cord မှတစ်ဆင့် CNC system နှင့် ချိတ်ဆက်ထားသည်။
၆) Four-station electric knife holder control unit: tool change control ကို လုပ်ဆောင်ရန် patch cord မှတစ်ဆင့် numerical control system နှင့် ချိတ်ဆက်ပြီး သင်တန်းသားများ၏ လက်တွေ့လုပ်ဆောင်နိုင်စွမ်းကို မြှင့်တင်ပေးပြီး သင်တန်းသားများအား automatic tool holder ၏ control process နှင့် principle ကို ပိုမိုပြည့်စုံစွာ နားလည်စေပါသည်။ test bench တွင် reference learning အတွက် simulation tool holder တစ်ခုလည်း ပါဝင်သည်။
၇။ CNC lathe ပြည့်စုံသော experimental platform training program
၁) အောက်ပါ experimental internship project များကို သင်တန်း platform မှတစ်ဆင့် ပြီးမြောက်အောင် လုပ်ဆောင်နိုင်ပါသည်။ CNC စက်ခုံစနစ်လည်ပတ်မှုနှင့် ပရိုဂရမ်းမင်းစမ်းသပ်မှု (တစ်ပိုင်း-ရုပ်ပိုင်းဆိုင်ရာ စက်ခုံဖြင့်)
Spindle ကြိမ်နှုန်းပြောင်းလဲခြင်းယူနစ်၏ commissioning operation နှင့် fault diagnosis စမ်းသပ်မှု
AC stepper မော်တာလည်ပတ်မှုနှင့် fault diagnosis စမ်းသပ်မှု
CNC စက်ခုံ၏ လျှပ်စစ်ထိန်းချုပ်မှု ဒီဇိုင်းနှင့် ခွဲခြမ်းစိတ်ဖြာမှုစမ်းသပ်မှု
CNC စက်ခုံစက် zero return စမ်းသပ်မှု
CNC စက်ကိရိယာ overrun limit စမ်းသပ်မှု
Numberical control system ၏ parameter setting စမ်းသပ်မှု
Input နှင့် output signals များအသုံးပြုခြင်း
CNC စက်ခုံ၏ အအေးပေးခြင်းနှင့် မီးထွန်းခြင်းနှင့် fault diagnosis စမ်းသပ်မှု
Screw pitch error compensation စမ်းသပ်မှု
CNC စက်ခုံ အီလက်ထရွန်းနစ် handwheel စမ်းသပ်မှု
Machine tool RS232 serial communication စမ်းသပ်မှု
စက်ခုံချည်မျှင်လုပ်ဆောင်ခြင်း စမ်းသပ်မှု
CNC စက်ခုံချို့ယွင်းမှုဒီဇိုင်းနှင့် ဖယ်ရှားခြင်း အကဲဖြတ်ချက် ၂၈ ခု
၂) manual programming နှင့် simulation processing training
① CNC စက်ခုံ programming နှင့် simulation processing
က NC program ၏ structure၊ format နှင့် command system ကို ကျွမ်းကျင်စွာလုပ်ဆောင်ခြင်း၊
ခ စနစ်တစ်ခုစီ၏ အခြေခံလုပ်ဆောင်ချက်များကို နားလည်ခြင်း၊
ဂ CNC စက်ခုံများ၏ အခြေခံ processing နည်းပညာကို နားလည်ခြင်း။
② CNC စက်ပြင်ပရိုဂရမ်းမင်းနှင့် လည်ပတ်မှုသင်တန်း
က CNC စက်ပြင်ပရိုဂရမ်တည်းဖြတ်ခြင်းကို ကျွမ်းကျင်စေခြင်း
ခ CNC စက်ပြင်၏ အခြေခံလည်ပတ်မှုကို ကျွမ်းကျင်စေခြင်း
ဂ CNC စက်ပြင်စနစ်လုပ်ဆောင်ချက်၏ ကျွမ်းကျင်မှုအသုံးချခြင်း
ဃ CNC လှည့်ခြင်းတွင် အစိတ်အပိုင်းများကို ပြုပြင်ခြင်းနှင့် လုပ်ဆောင်ခြင်း
၃) အဖြစ်များသော CNC စက်ကိရိယာ ချို့ယွင်းချက်ရှာဖွေခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းသင်တန်းကို နားလည်ခြင်း
CNC စက်ပြုပြင်ထိန်းသိမ်းမှုအတွက် အခြေခံလိုအပ်ချက်များနှင့် ပြဿနာရှာဖွေခြင်းနည်းလမ်းများ
ဘုံချို့ယွင်းချက်ကိုယ်တိုင်ရှာဖွေခြင်းနည်းပညာ
ဘုံပြဿနာရှာဖွေခြင်းနည်းလမ်းများ
ဘုံချို့ယွင်းချက်များနှင့် CNC စက်ကိရိယာများကို ကိုင်တွယ်ခြင်း
၄) တစ်ပိုင်းရုပ်ပိုင်းဆိုင်ရာ စက်ပြင်ကန့်သတ်ချက်များ-
တစ်ပိုင်းရုပ်ပိုင်းဆိုင်ရာ စက်ပြင်သည် အလုပ်အပိုင်းအခြားများကို တိုက်ရိုက်လုပ်ဆောင်နိုင်ပြီး စက်ကိရိယာ သုညပြန်မှု၊ စက်ကိရိယာ အလွန်အကျွံခရီးသွားကန့်သတ်ချက် စသည်တို့ကို ပြသနိုင်သည်။
ကုတင်၏ အများဆုံးလှည့်အချင်း- ၂၅၀ မီလီမီတာ
ကိရိယာကိုင်ဆောင်သူ အများဆုံးလှည့်အချင်း- ၁၂၀ မီလီမီတာ
ပင်နယ်အမြန်နှုန်းအပိုင်းအခြား- ၃၀~၂၀၀၀ rpm (အင်ဗာတာ stepless အမြန်နှုန်းထိန်းညှိခြင်း)
လျှပ်စစ်ကိရိယာကိုင်ဆောင်သူ- ၄ ဘူတာ
အလုပ်ခုံ X-ဝင်ရိုး ခရီးသွား- ၁၃၀ မီလီမီတာ
အလုပ်ခုံ Z-ဝင်ရိုး ခရီးသွား- ၃၀၀ မီလီမီတာ
နေရာချထားမှုတိကျမှု- ၀.၀၂ မီလီမီတာ
X၊ Z ဝင်ရိုး ကျွေးနှုန်း mm/min: 2000/4000
အဓိက မော်တာပါဝါ: 750W
အတိုင်းအတာ: 1120 × 590 × 600 mm
8. စမ်းသပ်ပလက်ဖောင်း နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ:
1) အဝင်ပါဝါ: AC380V (အဆင့်သုံး), 50HZ
2) ချို့ယွင်းချက် ၂၈ ခု အကဲဖြတ်ခြင်း
3) အလုပ်လုပ်သည့်ပတ်ဝန်းကျင်: အပူချိန် -200C ± 400 C
4) စက်တစ်ခုလုံး၏ စွမ်းရည်: ≤ 3kVA;
5) ခုံအရွယ်အစား: အလျား × အနံ × အမြင့် (mm) = 1370 mm × 600 mm × 1890 mm;
6) တစ်ဝက်ရုပ်ပိုင်းဆိုင်ရာ လယ်ထွန်စက်အရွယ်အစား: အလျား × အနံ × အမြင့် (mm) = 1200 mm × 600 mm × 1300 mm;
