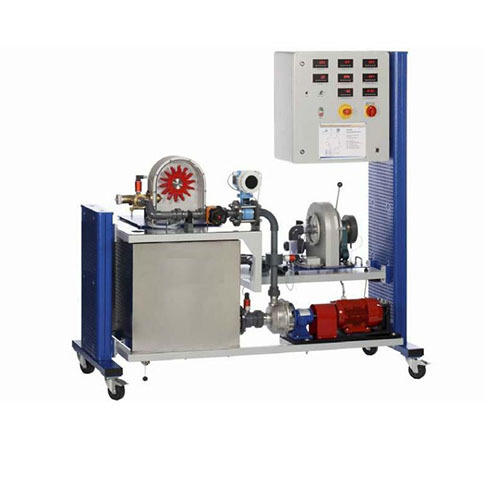

SMTF086 ဟိုက်ဒရောလစ်တာဘိုစက်များ၏ ဝိသေသလက္ခဏာကိန်းရှင်များ အရည်အင်ဂျင်နီယာသင်တန်းပစ္စည်းကိရိယာများ ပညာရေးပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများသင်ယူမှု ရည်မှန်းချက်များ / စမ်းသပ်ချက်များ
intake နှင့် delivery pressure ကို တိုင်းတာခြင်း
delivery height ကို ဆုံးဖြတ်ခြင်း
hydraulic output ကို ဆုံးဖြတ်ခြင်း
mechanical output ကို ဆုံးဖြတ်ခြင်း
အမြန်နှုန်းအမျိုးမျိုးတွင် pump ၏ ဝိသေသလက္ခဏာများ
pump ၏ စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်ခြင်း
Pelton turbine နှင့် Francis turbine ဆက်စပ်ပစ္စည်းများနှင့်အတူ
torque နှင့် speed ကို တိုင်းတာခြင်း
turbine ၏ စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်ခြင်း
turbine ဝိသေသလက္ခဏာများကို ပုံဖော်ခြင်း
သတ်မှတ်ချက်
[1] centrifugal pump ၏ ဝိသေသ variable များကို ဆုံးဖြတ်ခြင်း
[2] ရေ turbine များ၏ ဝိသေသ variable များကို ဆက်စပ်ပစ္စည်းများနှင့် Francis turbine များနှင့်အတူ ဆုံးဖြတ်ခြင်း
[3] pump၊ မော်တာ၊ flow control valve နှင့် tank ပါရှိသော closed water circuit
[4] PVC ဖြင့်ပြုလုပ်ထားသော ပိုက်များနှင့် frequency converter မှတစ်ဆင့် variable speed ရှိသော pump အတွက် 3-phase AC motor
[6] flow control valve ဖြင့် flow adjustment
[7] torque ကို တိုင်းတာရန်အတွက် brake ရှိ torque sensor နှင့် turbine shaft တွင် non-contact speed တိုင်းတာခြင်း
[8] ဖိအားများ၊ စီးဆင်းမှုနှုန်း၊ မြန်နှုန်းနှင့် torque အတွက် digital display
[9] Windows XP သို့မဟုတ် Windows Vista တွင် USB မှတစ်ဆင့် data ရယူရန်အတွက် LabVIEW software
နည်းပညာဆိုင်ရာ အချက်အလက်
ပန့် (စံ ဗဟိုခွာအားသုံး ပန့်)
အမြင့်ဆုံး ဦးခေါင်း: ၂၃.၉ မီတာ
အမြင့်ဆုံး စီးဆင်းမှုနှုန်း: ၃၂ မီတာ/နာရီ
ပြောင်းလဲနိုင်သော မြန်နှုန်းရှိသော မောင်းနှင်မော်တာ
ပါဝါထွက်ရှိမှု: ၂.၂ ကီလိုဝပ်
မြန်နှုန်းအပိုင်းအခြား: ၀...၃.၀၀၀ မိနစ်-၁
တိုင်ကီ: ၂၅၀ လီတာ
တိုင်းတာမှုအပိုင်းအခြားများ
ဖိအား: ၃x ၀...၄ ဘား abs.
စီးဆင်းမှုနှုန်း: ၀...၄၀ မီတာ/နာရီ
torque: ၁x ၀...၉.၈Nm, ၁x ၀...၂၀Nm
မြန်နှုန်း: ၂x ၀...၉.၉၉၉ မိနစ်-၁
အတိုင်းအတာနှင့် အလေးချိန်
အလျား x အနံ x အမြင့်: ၁.၉၀၀x၇၉၀x၁.၉၀၀ မီလီမီတာ
အလေးချိန်: ခန့်မှန်းခြေ ၂၃၀ ကီလိုဂရမ်
လည်ပတ်မှုအတွက် လိုအပ်သည်
၂၃၀ ဗို့၊ ၅၀/၆၀ Hz၊ ၁ ဆင့် သို့မဟုတ် ၂၃၀ ဗို့၊ ၆၀ Hz/CSA၊ ၃ ဆင့်
