ဗဟိုခွာအားသုံး ပန့်အရည်များ အင်ဂျင်နီယာသင်တန်းပစ္စည်းများ ပညာရေးဆိုင်ရာပစ္စည်းများ သင်ကြားရေးပစ္စည်းများ

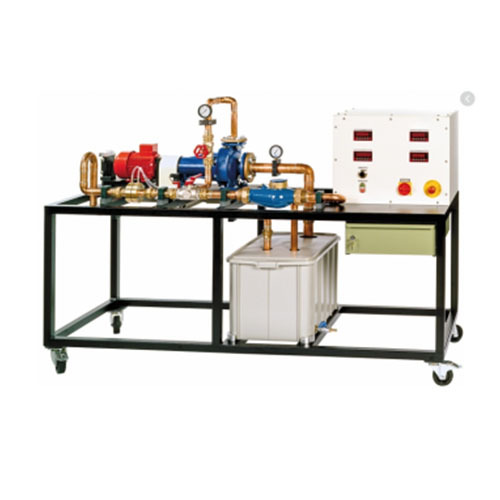

SMTF056 ဗဟိုခွာအားသုံး ပန့်အရည်များ အင်ဂျင်နီယာသင်တန်းပစ္စည်းများ ပညာရေးဆိုင်ရာပစ္စည်းများ သင်ကြားရေးပစ္စည်းများ
၁။ ဖော်ပြချက်
ဗဟိုခွာအားသုံးစုပ်စက်များသည် အရည်များ သယ်ယူပို့ဆောင်ရာတွင် အသုံးပြုသော တာဘိုစက်များဖြစ်သည်။ ဗဟိုခွာအားသုံးစုပ်စက်များတွင် ဦးခေါင်းသည် စီးဆင်းမှုနှုန်းပေါ်တွင် မူတည်သည်။ ဤမှီခိုမှုကို စုပ်စက်၏ လည်ပတ်မှုအပြုအမူဟု နားလည်ပြီး စုပ်စက်၏ ဝိသေသပုံတွင် ဖော်ပြထားသည်။
လေ့ကျင့်ရေးစက်ကို ဟိုက်ဒရောလစ်ပတ်လမ်း၏ အခြေခံအပြုအမူဆိုင်ရာ စမ်းသပ်ချက်များအတွက် ရည်ရွယ်သည်။ ၎င်းသည် အသက်မွေးဝမ်းကျောင်းကောလိပ်များတွင် လေ့ကျင့်ခြင်းနှင့် အဆင့်မြင့်ပညာရေးတွင် ဓာတ်ခွဲခန်းစမ်းသပ်မှုများအတွက် သင့်လျော်သည်။
လေ့ကျင့်ရေးစက်၏ ပစ္စည်းကိရိယာများတွင် ပိတ်ထားသောရေပတ်လမ်းနှင့် အစွမ်းထက်သော စံဗဟိုခွာအားသုံးစုပ်စက်များ ပါဝင်သည်။ စံစုပ်စက်များကို စက်မှုစံနှုန်းများနှင့်အညီ တည်ဆောက်ထားသည်။ စံနှုန်းသည် အဆင့်သတ်မှတ်ချက်ပုံစံများနှင့် အဓိကအတိုင်းအတာများကို သတ်မှတ်ပေးသောကြောင့် မတူညီသောထုတ်လုပ်သူများမှ စံစုပ်စက်များကို ပိုက်နှင့် မြေပြင်ပြားကို အစားထိုးစရာမလိုဘဲ လဲလှယ်နိုင်သည်။
ဗဟိုခွာအားသုံးစုပ်စက်ကို အဆင့်သုံးမော်တာဖြင့် မောင်းနှင်သည်။ မြန်နှုန်းကို ကြိမ်နှုန်းပြောင်းစက်ဖြင့် လိုချင်သောတန်ဖိုးသို့ ချိန်ညှိနိုင်သည်။ အင်ဂျင်ရိုးတံပေါ်ရှိ inductive၊ noncontact position encoder သည် မြန်နှုန်းကို မှတ်တမ်းတင်သည်။ မောင်းနှင်မော်တာကို pendulum bearing တွင် တပ်ဆင်ထားသောကြောင့် မောင်းနှင်အားကို force sensor ဖြင့် တိုင်းတာနိုင်ပြီး စက်ပိုင်းဆိုင်ရာမောင်းနှင်အားကို ဆုံးဖြတ်နိုင်သည်။
Manometers များသည် စုပ်စက်၏ အဝင်နှင့် အထွက်ပေါ်ရှိ ဖိအားကို ပြသသည်။ စီးဆင်းမှုနှုန်းကို လျှပ်စစ်သံလိုက်စီးဆင်းမှုနှုန်း အာရုံခံကိရိယာဖြင့် တိုင်းတာသည်။ စီးဆင်းမှုနှုန်းကို အပေါက်ပြားစီးဆင်းမှုမီတာပေါ်ရှိ ကွဲပြားသောဖိအားတိုင်းတာမှုဖြင့်လည်း ဆုံးဖြတ်နိုင်သည်။
ပန့်၏အမြန်နှုန်း၊ torque နှင့် လျှပ်စစ်ပါဝါသုံးစွဲမှုနှင့် စီးဆင်းမှုနှုန်းကို switch cabinet ရှိ digital display တွင် ပြသထားသည်။
၂။ သတ်မှတ်ချက်
စံ centrifugal pump ၏ စစ်ဆေးခြင်း
ပိတ်ထားသောရေပတ်လမ်း
frequency converter မှတစ်ဆင့် variable speed ဖြင့် ပန့်ကို လည်ပတ်ရန် three phase မော်တာ
pendulum bearing ပါသော drive motor
အင်ဂျင် shaft တွင် noncontact speed တိုင်းတာခြင်းနှင့် drive power တိုင်းတာရန်အတွက် force sensor
လျှပ်စစ်သံလိုက်စီးဆင်းမှုနှုန်း အာရုံခံကိရိယာ သို့မဟုတ် orifice plate flow meter နှင့် ကွဲပြားသောဖိအားတိုင်းတာမှုကို အသုံးပြု၍ စီးဆင်းမှုနှုန်းကို ဆုံးဖြတ်ခြင်း
centrifugal pump ၏ inlet နှင့် outlet ရှိ manometer
torque၊ speed၊ လျှပ်စစ်ပါဝါသုံးစွဲမှုနှင့် စီးဆင်းမှုအတွက် digital display များ

၃။ နည်းပညာဆိုင်ရာ အချက်အလက်
ဗဟိုခွာစုပ်စက်
အမြင့်ဆုံးစီးဆင်းမှုနှုန်း- ခန့်မှန်းခြေ ၁၅ မီလီမီတာ/နာရီ
အမြင့်ဆုံး ဦးခေါင်း- ခန့်မှန်းခြေ ၁၆ မီတာ
အမြန်နှုန်းပြောင်းလဲနိုင်သော မောင်းနှင်မော်တာ
ပါဝါထွက်ရှိမှု- ၁.၁ ကီလိုဝပ်
မြန်နှုန်းအပိုင်းအခြား- ၀…၂၄၀၀ မိနစ်၁
တိုင်ကီ
ပမာဏ- ၉၆ လီတာ
တိုင်းတာမှုအပိုင်းအခြားများ
ဖိအား- ၁x ၀,၆…၀ ဘား၊ ၁x ၀…၂,၅ ဘား
စီးဆင်းမှုနှုန်း- ၅…၆၀၀ လီတာ/မိနစ်
မြန်နှုန်း- ၀…၅၀၀၀ မိနစ်၁
torque- ၀…၁၀Nm
ပါဝါသုံးစွဲမှု- ၀…၂,၂ ကီလိုဝပ်
၂၃၀ ဗို့၊ ၅၀ Hz၊ ၁ အဆင့်
၂၃၀ ဗို့၊ ၆၀ Hz၊ ၁ အဆင့်
၂၃၀ ဗို့၊ ၆၀ Hz၊ ၃ အဆင့်
အတိုင်းအတာနှင့် အလေးချိန်
အလျား x အနံ x အမြင့်- ၂၀၀၀ x ၇၅၀ x ၁၄၈၀ မီလီမီတာ
အလေးချိန်- ခန့်မှန်းခြေ ၂၁၅ ကီလိုဂရမ်
