ဘာနူးလီ၏နိယာမ သရုပ်ပြအရည်များ အင်ဂျင်နီယာသင်တန်းပစ္စည်းများ ပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းများ

SMTFHM 150.07 ဘာနူးလီ၏နိယာမ သရုပ်ပြအရည်များ အင်ဂျင်နီယာသင်တန်းပစ္စည်းများ ပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းများ
၁။ ပစ္စည်းကိရိယာမိတ်ဆက်

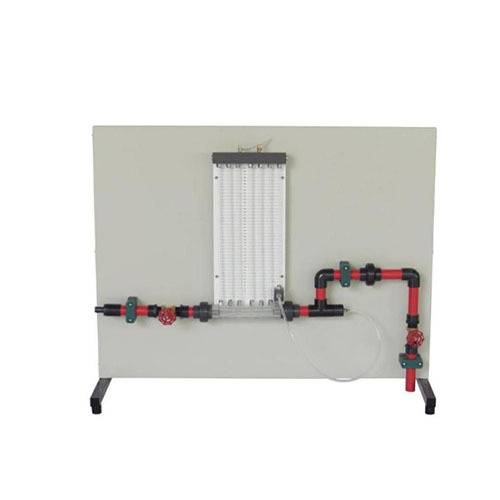

SMTFHM 150.07 သည် Bernoulli ၏ဥပဒေကို စူးစမ်းလေ့လာရန်အသုံးပြုသော စမ်းသပ်ကိရိယာတစ်ခုဖြစ်သည်။ တိုင်းတာသည့်အရာဝတ္ထုသည် ဖိအားတိုင်းတာသည့်အမှတ် ၆ ခုပါသည့် venturi ပြွန်တစ်ခုဖြစ်သည်။ ဤ static ဖိအား ၆ ခုကို ရေဖိအားတိုင်းကိရိယာ ၆ ခုမှတစ်ဆင့် panel တစ်ခုပေါ်တွင် ပြသထားသည်။ စုစုပေါင်းဖိအားကို venturi တစ်လျှောက်ရှိ နေရာအမျိုးမျိုးတွင် axially movable probe ဖြင့်လည်း တိုင်းတာနိုင်ပြီး ဒုတိယရေဖိအားတိုင်းကိရိယာတွင် ညွှန်ပြနိုင်သည်။ တိုင်းတာနေစဉ်အတွင်း ယိုစိမ့်မှုမရှိစေရန် probe ကို compression ရော်ဘာကွင်းဖြင့် တံဆိပ်ခတ်ထားသည်။
ရေကို Fluid Dynamics Basic Module မှ ထောက်ပံ့ပေးနိုင်သည် သို့မဟုတ် ဓာတ်ခွဲခန်း၏ အဓိကရေပေးဝေမှုမှ တိုက်ရိုက်ရယူနိုင်သည်။ ရေလည်ပတ်မှုစနစ်ကို ပိတ်ထားသောစနစ်တစ်ခု တည်ဆောက်နိုင်သည်။
၂။ နည်းပညာဆိုင်ရာဒေတာ
ရေ manometer ၆ ကြိမ်: ၃၀၀ မီလီမီတာ ရေကော်လံ
စုစုပေါင်းဖိအားပိုက် manometer ၁ ကြိမ်: ၅၃၀ မီလီမီတာ ရေကော်လံ
Venturi စီးဆင်းမှုမီတာ အမည်ခံအချင်း: ၂၈.၄ မီလီမီတာ
အနည်းဆုံးအချင်း: ၁၄ မီလီမီတာ
အလုံးစုံအတိုင်းအတာ (အလျား x အနံ x အမြင့်): ၁၁၀၀ x ၆၄၀ x ၉၀၀ မီလီမီတာ
အလေးချိန်: ၄၀ ကီလိုဂရမ်

၃။ အစိတ်အပိုင်းများ
အမည်မရှိ အမည်မရှိ
၁ တပ်ဆင်ဘုတ် ၆ တိုင်းတာသည့်နေရာ
၂ ရေဖိအားတိုင်းကိရိယာတစ်ခုတည်း ၇ ဖိသိပ်ရာဘာကွင်း
၃ ရေဆင်းပိုက် ၈ ပိုက်ချိတ်ဆက်မှု၊ ရေပေးဝေရေးပေါက်
၄ ထွက်ပေါက်မျောအဆို့ရှင် ၉ ရေဝင်ဘောလုံးအဆို့ရှင်
၅ တိုင်းတာသည့်နေရာ ၆ ခုပါ Venturi ပြွန် ၁၀ ချိတ်ဆက်ရေဖိအားတိုင်းကိရိယာခြောက်ခု
၄။ စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ ဘာနူးလီ၏ဥပဒေအထောက်အထား
စမ်းသပ်မှု ၂ ဗင်ကျူရီပြွန်၏ဖိအားတိုင်းတာခြင်း
စမ်းသပ်မှု ၃ စီးဆင်းမှုနှုန်းအချက် K ကိုဆုံးဖြတ်ခြင်း
