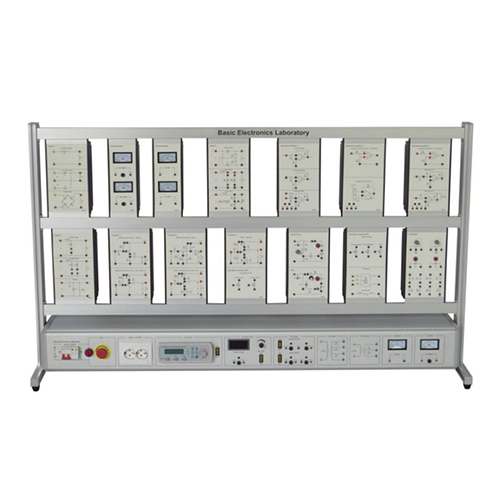

အခြေခံအီလက်ထရွန်းနစ်ဓာတ်ခွဲခန်းလျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများသင်ကြားရေးပစ္စည်းကိရိယာများ

SMTE053 အခြေခံအီလက်ထရွန်းနစ်ဓာတ်ခွဲခန်းလျှပ်စစ်ဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများသင်ကြားရေးပစ္စည်းကိရိယာများ
I. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
ဤလက်တွေ့လေ့ကျင့်ရေးအစုံတွင် ကျောင်းသားများ၏ သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ပြုစုပျိုးထောင်ရန် အီလက်ထရွန်းနစ်စမ်းသပ်မှုအမျိုးမျိုးပါဝင်ပြီး အဆင့်မြင့်အသက်မွေးဝမ်းကျောင်းကောလိပ်များ၊ အဆင့်မြင့်နည်းပညာရှင်များ၊ အလယ်တန်းအသက်မွေးဝမ်းကျောင်းကျောင်းများနှင့် နည်းပညာကျောင်းများရှိ ဆက်စပ်ဘာသာရပ်များတွင် သင်ကြားရေးနှင့် ကျွမ်းကျင်မှုလေ့ကျင့်ရေးနှင့် အကဲဖြတ်ခြင်းအတွက် သင့်လျော်ပါသည်။
၁.၂ အင်္ဂါရပ်များ
၁။ လေ့ကျင့်ရေးပလက်ဖောင်းသည် အလူမီနီယမ်ကော်လံဘောင်ဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး ပါဝါထောက်ပံ့မှုကို တပ်ဆင်ထားပြီး ပေါင်းစပ်ထားသောကြောင့် အသုံးပြုရလွယ်ကူပြီး ဘေးကင်းလုံခြုံပါသည်။
၂။ ယူနစ်ဆားကစ်ချိတ်ဆွဲသေတ္တာကို အပြည့်အဝပြင်ဆင်ထားပြီး ပေါင်းစပ်အသုံးပြုနိုင်ပြီး ပြင်ဆင်မှုနှင့် လေ့ကျင့်ရေးအကြောင်းအရာလည်း ပြီးမြောက်ပါသည်။
၃။ မတူညီသောအသုံးပြုသူများ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် စမ်းသပ်ဘာသာရပ်များအတွက် သက်ဆိုင်ရာယူနစ်ချိတ်ဆွဲသေတ္တာများကို ပြောင်းလွယ်ပြင်လွယ်တပ်ဆင်နိုင်ပါသည်။
၄။ လေ့ကျင့်ရေးပလက်ဖောင်းတွင် ကောင်းမွန်သောဘေးကင်းရေးကာကွယ်မှုစနစ်ရှိသည်။
II. စွမ်းဆောင်ရည် ကန့်သတ်ချက်
ထည့်သွင်းပါဝါ: single-phase three-wire 220V±10% 50Hz
အတိုင်းအတာ: 1650mm*450mm*990mm
အလေးချိန်: <64kg
အလုပ်လုပ်သည့်အခြေအနေများ: ပတ်ဝန်းကျင်အပူချိန်: -10℃～+40℃
ဆွေမျိုးစိုထိုင်းဆ: <85% (25℃)

III. အစိတ်အပိုင်းများစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
၃.၁ အဓိကအစိတ်အပိုင်း
နံပါတ်အမည်
၁ ဒိုင်အိုဒ်နံပါတ် ၁ ချိတ်ဆွဲသေတ္တာ
၂ အမ်မီတာချိတ်ဆွဲသေတ္တာ
၃ ဗို့မီတာချိတ်ဆွဲသေတ္တာ
၄ ဒိုင်အိုဒ်နံပါတ် ၃ ချိတ်ဆွဲသေတ္တာ
၅ အော်ပရေတာ အသံချဲ့စက်ချိတ်ဆွဲသေတ္တာ နံပါတ် ၁
၆ အော်ပရေတာ အသံချဲ့စက်ချိတ်ဆွဲသေတ္တာ နံပါတ် ၃
၇ အော်ပရေတာ အသံချဲ့စက်ချိတ်ဆွဲသေတ္တာ နံပါတ် ၂
၈ ဒိုင်အိုဒ်ချိတ်ဆွဲသေတ္တာ နံပါတ် ၂
၉ ထရန်စစ္စတာ နံပါတ် ၁ ချိတ်ဆွဲသေတ္တာ
၁၀ ထရန်စစ္စတာ နံပါတ် ၂ ချိတ်ဆွဲသေတ္တာ
၁၁ ထရန်စစ္စတာ နံပါတ် ၃ ချိတ်ဆွဲသေတ္တာ
၁၂ နှစ်လမ်းသွား သိုင်းရစ္စတာချိတ်ဆွဲသေတ္တာ
၁၃ လယ်ကွင်းအကျိုးသက်ရောက်မှု ထရန်စစ္စတာချိတ်ဆွဲသေတ္တာ
၁၄ ဝန်ချိတ်ဆွဲသေတ္တာ
၃.၂ ပါဝါသေတ္တာ အစိတ်အပိုင်း
နံပါတ်အမည်
၁ ယိုစိမ့်မှုကာကွယ်မှုပါရှိသော 2P ဆားကစ်ဖြတ်တောက်ကိရိယာ
၂ အနီရောင်ညွှန်ပြမီး
၃ အရေးပေါ်ခလုတ်
၄ ဥရောပပလပ်ပေါက်
၅ အချက်ပြမီး
၆ ခလုတ်
၇ ဗို့မီတာ
၈ ချိန်ညှိခလုတ်
၉ အချက်ပြမီး
၁၀ ဖျူ့စ်
၁၁ ခလုတ်
၁၂ DC 12V ပါဝါမော်ဂျူး
၁၃ AC အထွက်မော်ဂျူး
၁၄ AC အထွက်မော်ဂျူး
၁၅ DC 5V ပါဝါမော်ဂျူး
၁၆ ဗို့အားမီတာ
၁၇ အမ်မီတာ
၃.၃ ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည် အရေအတွက်
၁ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၅၀ စင်တီမီတာ အနက်ရောင် ၁၀
၂ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အနီရောင် ၁၀
၃ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အပြာရောင် ၅
၄ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အနက်ရောင် ၅
၅ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၁၀၀ စင်တီမီတာ အဝါရောင် ၅
၆ မာလ်တီမီတာ ၁
၇ ဖျူးစ် ၀.၁A ၅*၂၀ ၆
၈ ဖျူးစ် ၀.၅A ၅*၂၀ ၆
၉ ဖျူးစ်ပြွန် ၃A ၅*၂၀ ၁၀
၁၀ အော်စီလိုစကုပ်ကြိုး ၁
၁၁ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး အနက်ရောင် ညှပ်ခေါင်း ၁
၁၂ ၂ မီလီမီတာ လျှပ်စစ်ကြိုး အနီရောင် ညှပ်ခေါင်း ၁
၃.၅ အစိတ်အပိုင်းလုပ်ဆောင်ချက်များ မိတ်ဆက်ခြင်း
IV. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ တစ်ဝက်လှိုင်းပြုပြင်စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၂ အပြည့်အဝလှိုင်းပြုပြင်စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၃ တံတားပြုပြင်စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၄ ဘုံစုဆောင်းကိရိယာ အသံချဲ့စက်ပတ်လမ်း
စမ်းသပ်မှု ၅ ရှေ့သို့ညှပ်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၆ ကွဲပြားမှုပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၇ ပေါင်းစပ်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၈ ပေါင်းလဒ်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၉ N-အမျိုးအစား လယ်ကွင်းအကျိုးသက်ရောက်မှု ထရန်စစ္စတာ စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၀ ​​ကြိမ် ဗို့အားပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၁ ဇီနာ (ထိန်းညှိကိရိယာ) ဒိုင်အိုဒ် ပါရာပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၂ ဇီနာ (ထိန်းညှိကိရိယာ) ဒိုင်အိုဒ် စီးရီးပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၃ တစ်လမ်းသွား သိုင်းရစ္စတာပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၄ နှစ်လမ်းသွား ဒိုင်အိုဒ်နှင့် ထရိုင်အက်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၅ တစ်လမ်းသွား ကန့်သတ်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၆ ဘုံဘေ့စ် အသံချဲ့စက်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၇ ဘုံအဲမစ်တာ အသံချဲ့စက်ပတ်လမ်း စမ်းသပ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၁၈ ဘုံအဲမစ်တာ ဗို့အားတည်ငြိမ်သော ဘက်လိုက်မှု အသံချဲ့စက်ပတ်လမ်း စမ်းသပ်ချက်
စမ်းသပ်ချက် ၁၉ Common collector voltage divider amplifier circuit စမ်းသပ်ချက်
စမ်းသပ်ချက် ၂၀ Zero-crossing detection circuit စမ်းသပ်ချက်
စမ်းသပ်ချက် ၂၁ Non-zero crossing detection circuit စမ်းသပ်ချက်
စမ်းသပ်ချက် ၂၂ Oscillation circuit စမ်းသပ်ချက်
